Станок фуговальный БЕЛМАШ J155/1170AH с ножевым валом Helical (S120A)
Артикул товара:
S120A
Сертификат дилера
![Сертификат дилера БЕЛМАШ]()
1 год гарантии + 1-2 года гарантии при регистрации на сайте производителя
113 990
i
Сертификат дилера
Характеристики
Количество ножей : 30
Мощность, кВт : 1.1
Напряжение, В : 220
Частота вращения вала, об/мин : 4800
Размер ножей, мм : 15*15*2.5
Максимальная ширина заготовки, мм : 152
Глубина строгания, мм : 3
Размер стола, мм : 556 подающий/565 приемный
Сертификат дилера
![Сертификат дилера БЕЛМАШ]()
Все товары бренда
Артикул товара:
S120A
Получите индивидуальное коммерческое предложение
Характеристики
Характеристики товара
Количество ножей
30
Мощность, кВт
1.1
Напряжение, В
220
Частота вращения вала, об/мин
4800
Размер ножей, мм
15*15*2.5
Максимальная ширина заготовки, мм
152
Глубина строгания, мм
3
Размер стола, мм
556 подающий/565 приемный
Размеры фуговального упора, мм
746*114
Наклон
-45-0-45°
Диаметр вытяжного штуцера, мм
102
Габариты (ДхШхВ)
1195*780*975
Масса, кг
105
Предустановленный Helical вал
Предустановленный на станок строгальный вал Helical.

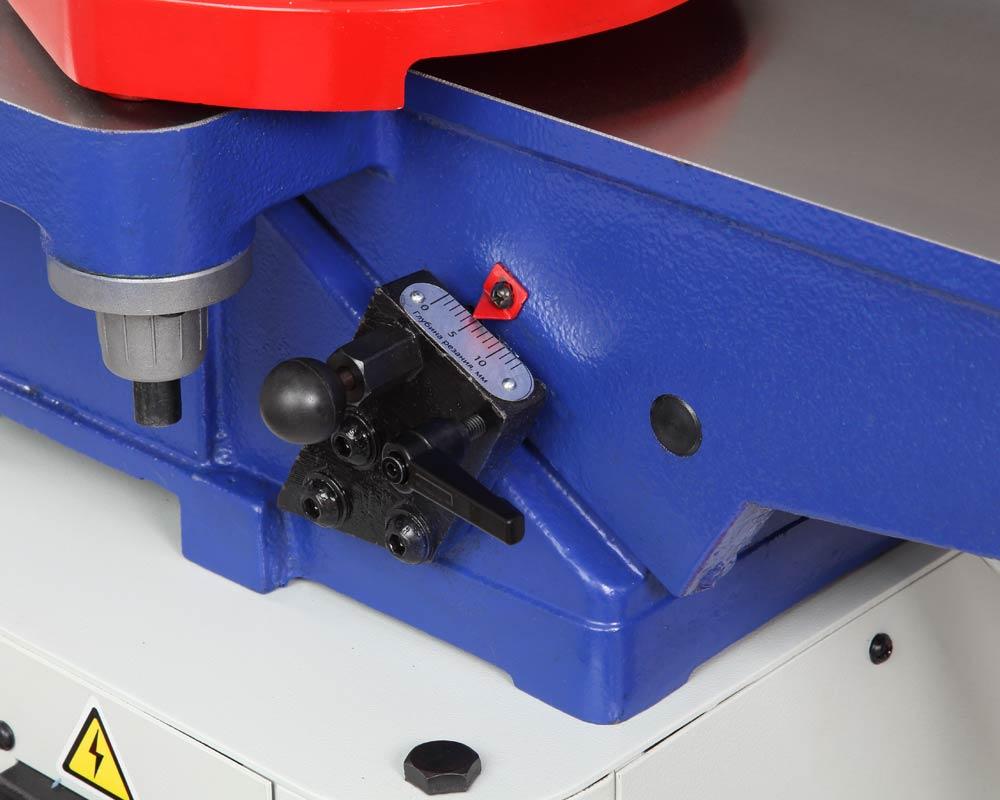

Точность настройки глубины строгания
Шкала положения подающего стола позволяет выставить точную глубину строгания.

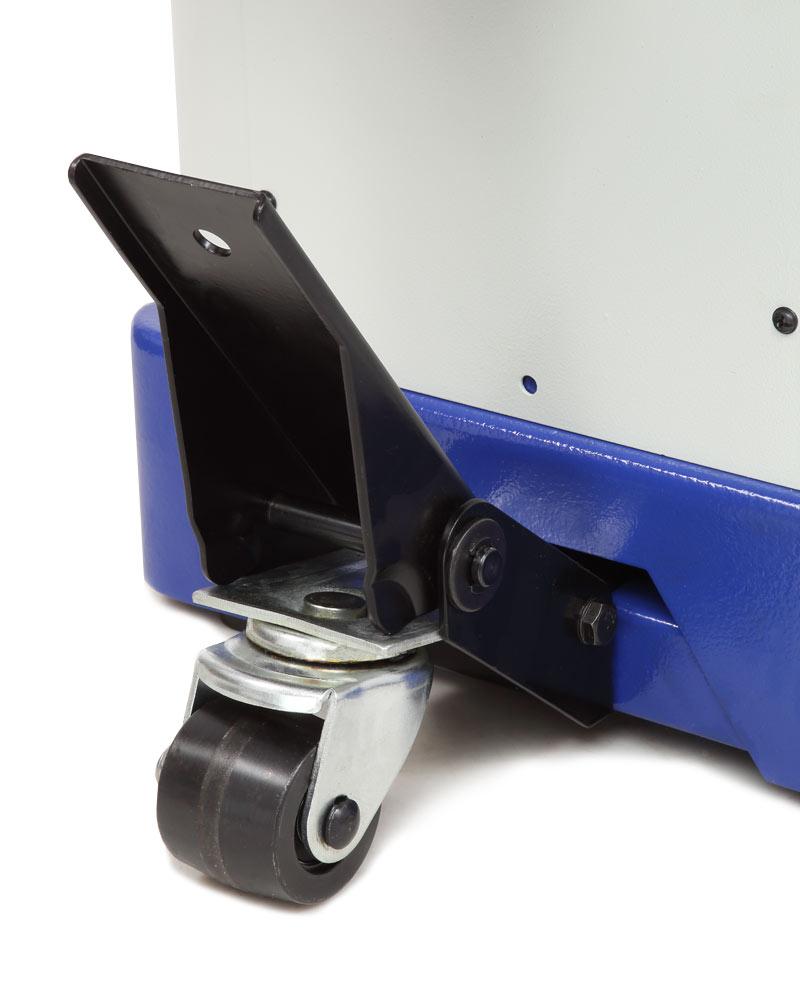

Простота перемещения
Станок с легкостью перемещается по мастерской, благодаря колесной системе, установленной на основании.

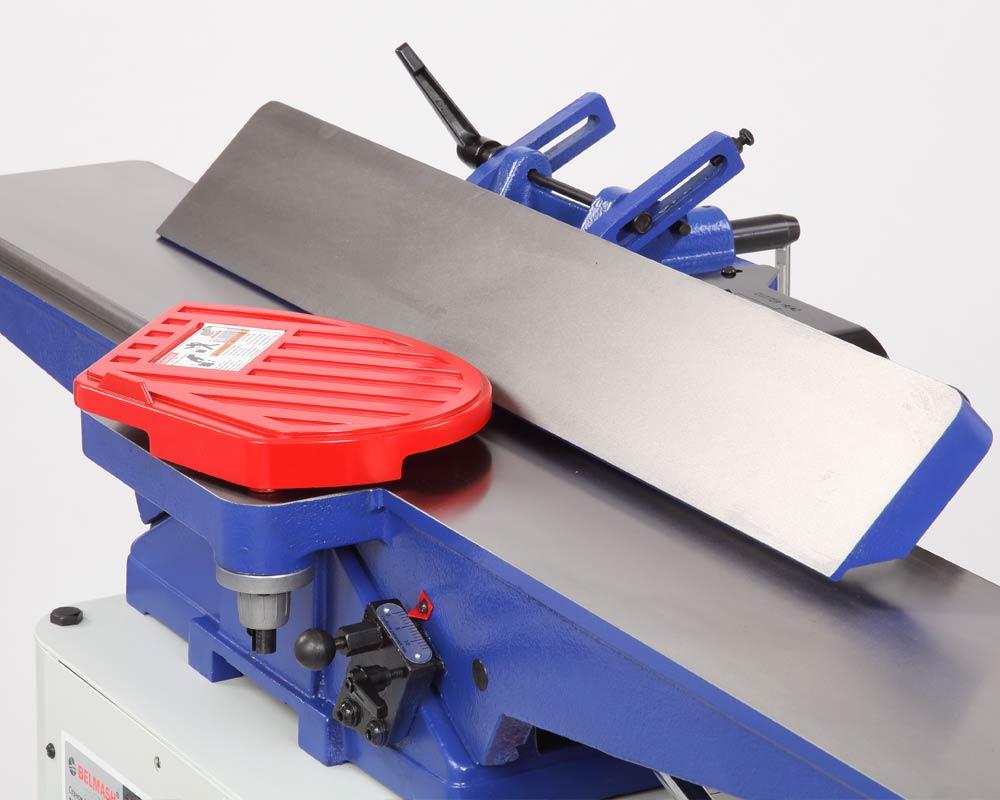

Чугунная конструкция
Основание рабочих столов, сами приемный и подающий столы, а также параллельный упор выполнены из чугуна, что значительно повышает точность и качество обработки древесины.
Комплектация
Подставка, 1 шт.
Кожух ремня, 1 шт.
Полка для ручных прижимов, 1 шт.
Желоб для отходов резания, 1 шт.
Прижимы (толкатели), 2 шт.
Стойка основания, 1 шт.
Цоколь основания с опорами и роликами, 1 шт.
Столы фуговальные в сборе, 1 шт.
Упор параллельный с сборе, 1 шт.
Ограждение ножевого вала, 1 шт.
Устройство перемещения (педаль) с крепежом, 1 шт.
Электродвигатель с выключателем, 1 шт.
Маховик, 1 шт.
Рычаг загрузочного стола, 1 шт.
Ручки регулировки параллельного упора, 2 шт.
Патрубок для отвода стружки, 1 шт.
Ремень клиновой, 1 шт.
Шкив электродвигателя, 1 шт.
Кожух, 1 шт.
Бита для замены ножей Helical, 1 шт.
Комплект крепежа, 1 шт.
Комплект ключей, 1 шт.
Упаковка, 1 шт.
Руководство по эксплуатации, 1 шт.
Описание
Станок БЕЛМАШ J155/1170AH с ножевым валом Helical (S120A) предназначен для обработки древесины с целью придания ей необходимых размеров и форм.
При соответствующей наладке на станке можно выполнять следующие виды обработки:
- строгание (фугование) по пласти или кромкам;
- строгание (фугование) под углом (по ребрам);
- выборку четверти.
- Основными деталями станка являются ножевой вал, столы приема и подачи и параллельный упор. Типичный рез на фуговальном станке выполняется путем прочного удержания заготовки на столе приема и с упором на параллельную направляющую и движении заготовки вдоль ножевого вала. По мере движения заготовки по ножевом валу, ножи выполняют несколько тонких резов, «сбривая» поверхность заготовки. После прохода по ножевом валу заготовка попадает на стол приема, который так же, как и параллельный упор продолжает направлять заготовку в плоскости до тех пор, пока она вся не пройдет через ножевой вал. Большинство резов повторяют несколько раз, чтобы достичь желаемого результата.
- На данную модель установлен вал helical (сегментированный) с 30 ножевыми пластинами. Такая конструкция дает лучшее качество обработки, особенно при работе с твердыми породами дерева или при высокой загрузке оборудования.
- Максимальная ширина обрабатываемой заготовки составляет 152 мм.
- Рабочий стол и параллельный упор выполнены из чугуна. Для безопасной работы станок оборудован литым защитным кожухом ножевого вала. Также в комплекте есть специальные упоры для подачи заготовки.
- Параллельный упор позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны.
- Для отвода отходов обработки установлен аспирационный патрубок диаметром 103 мм, к которому можно подключить вытяжную установку.
- Устройство выполнено на сборной станине, оснащено подкатным приспособлением.
1.) Производитель может без уведомления дилера менять комплектацию, технические, визуальные параметры товара и место его производства. 2.) Продавец снимает с себя ответственность за полную совместимость в случаях самостоятельного подбора клиентом запасных частей для изделия.
