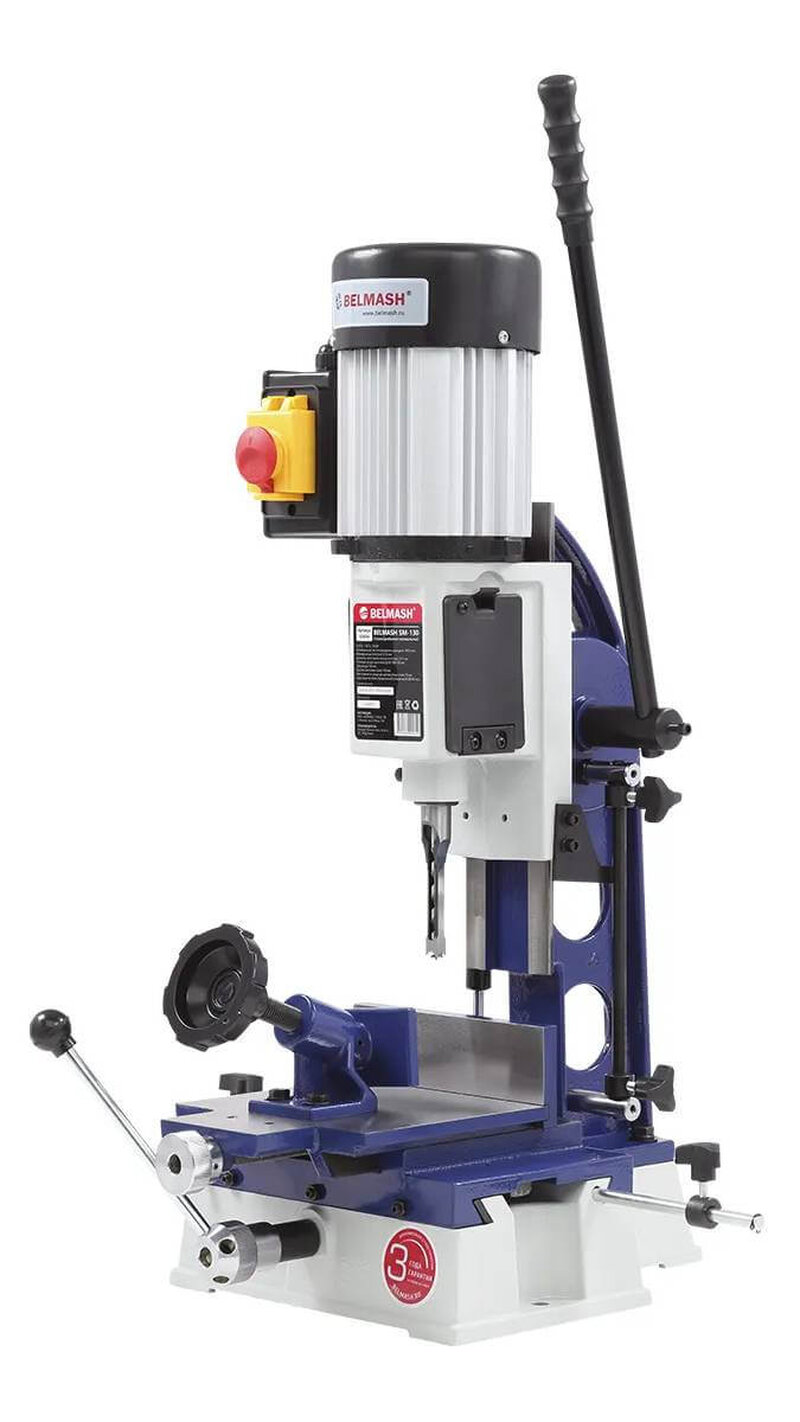

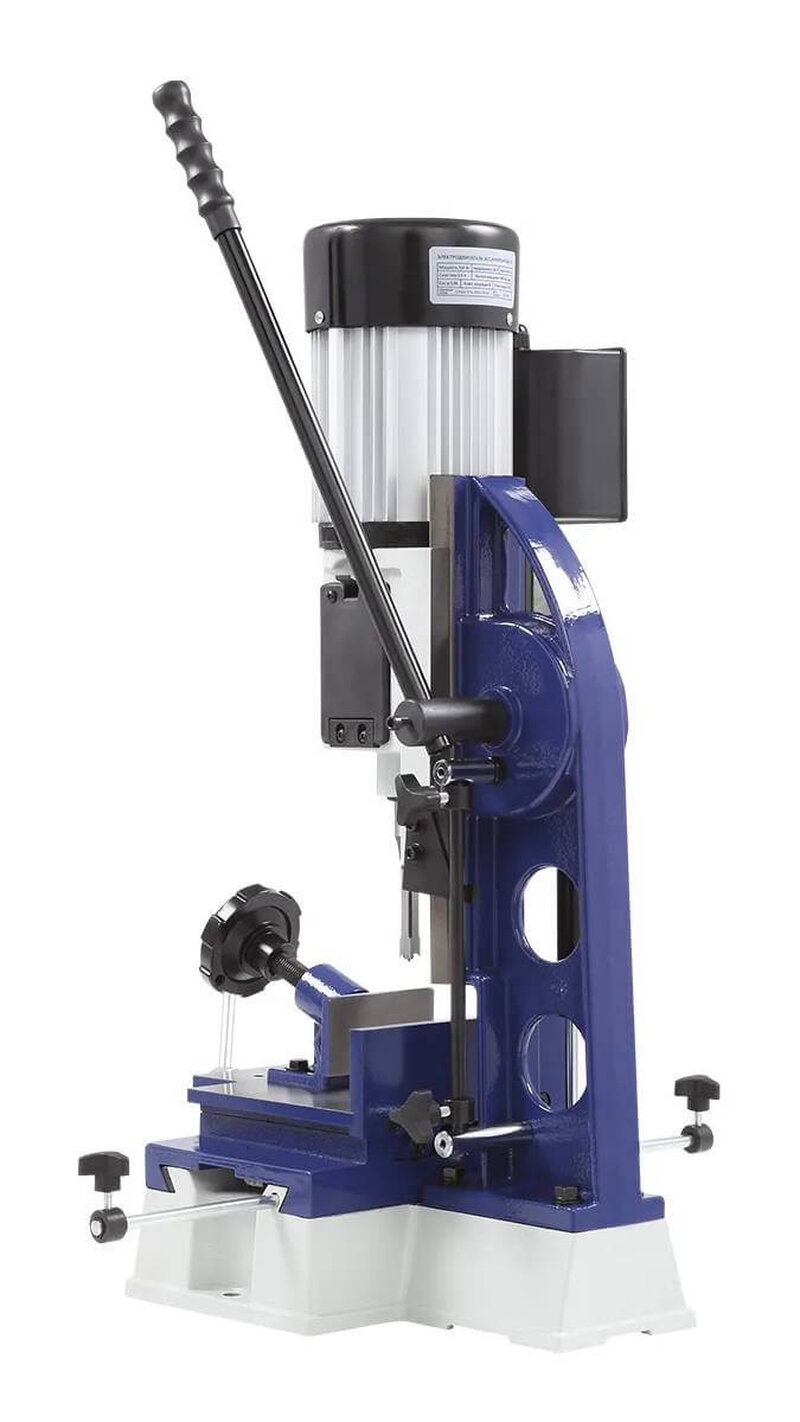

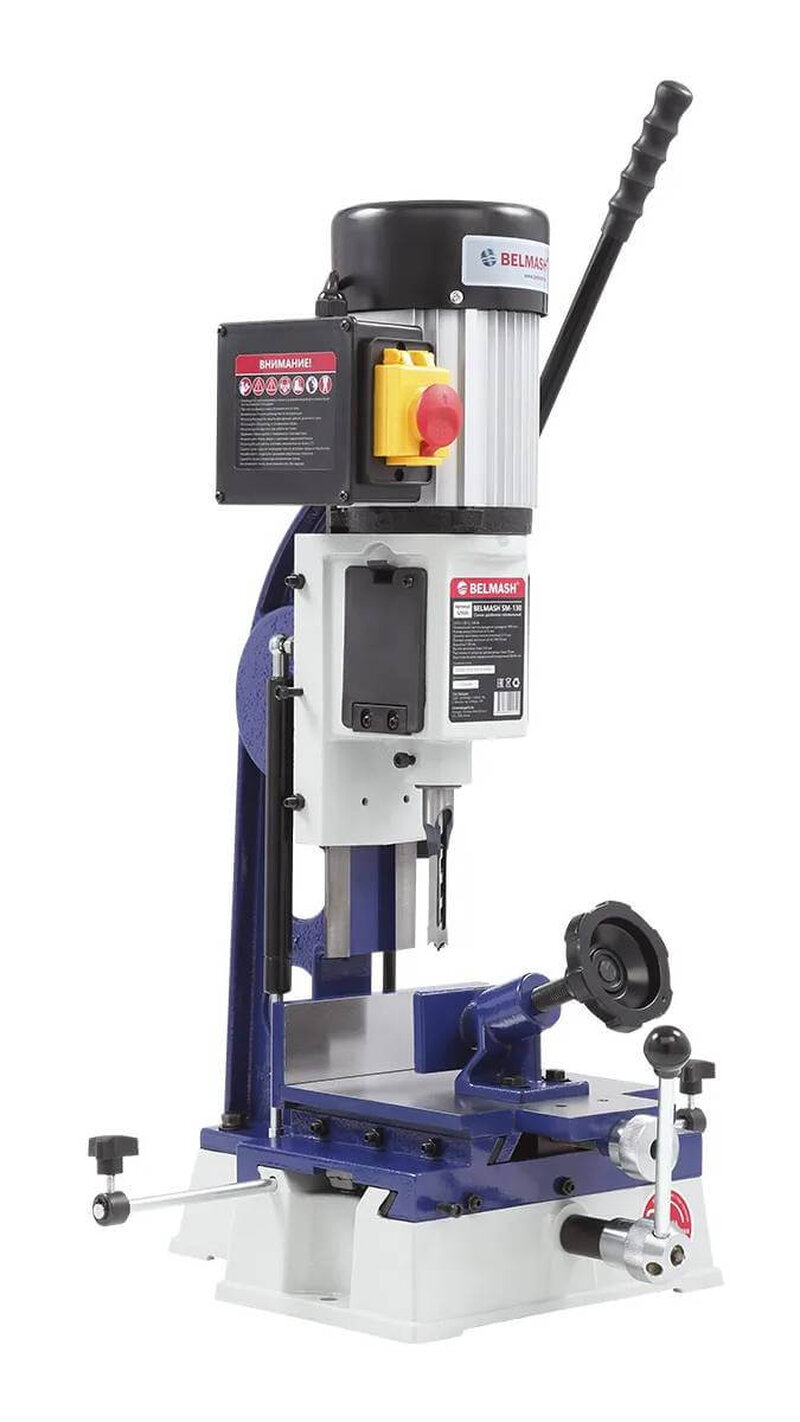

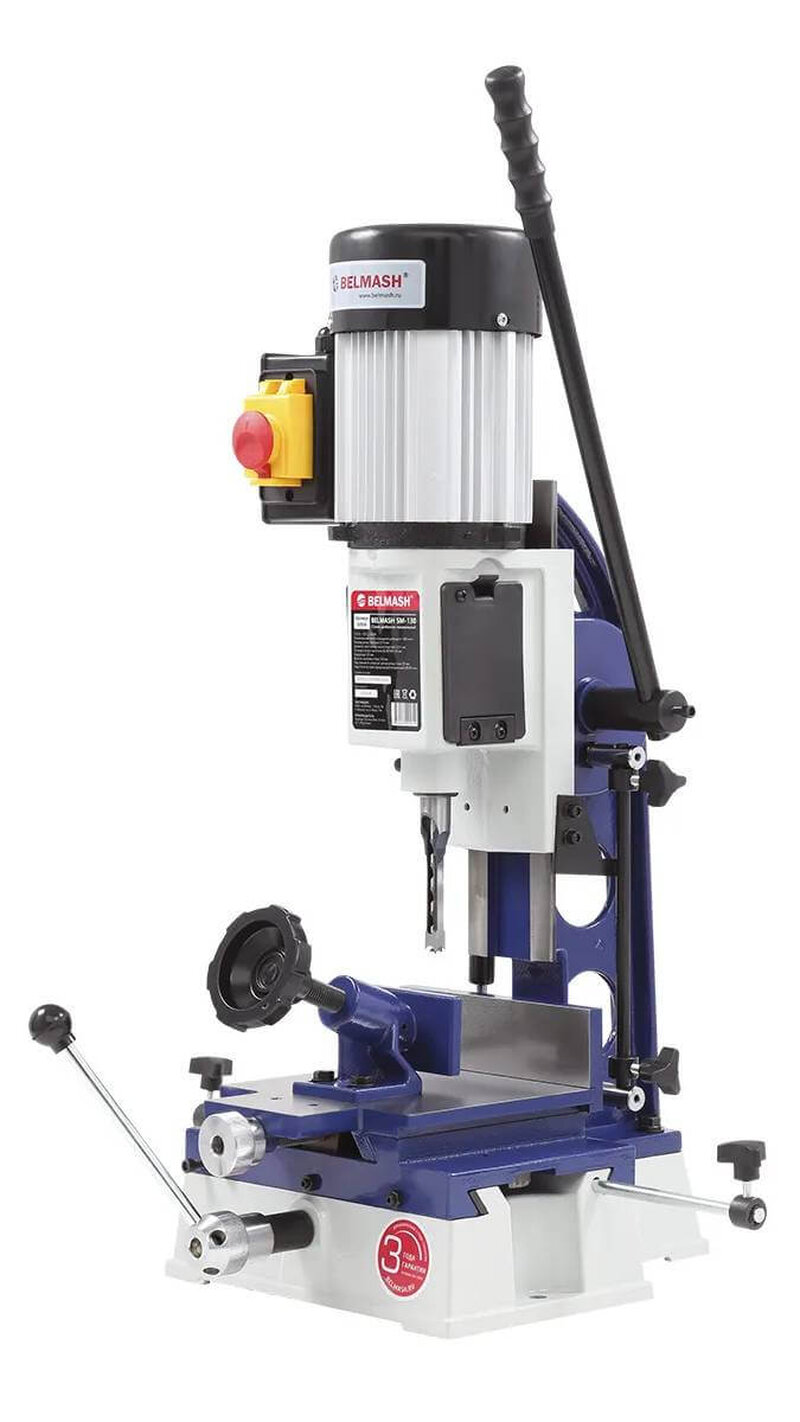

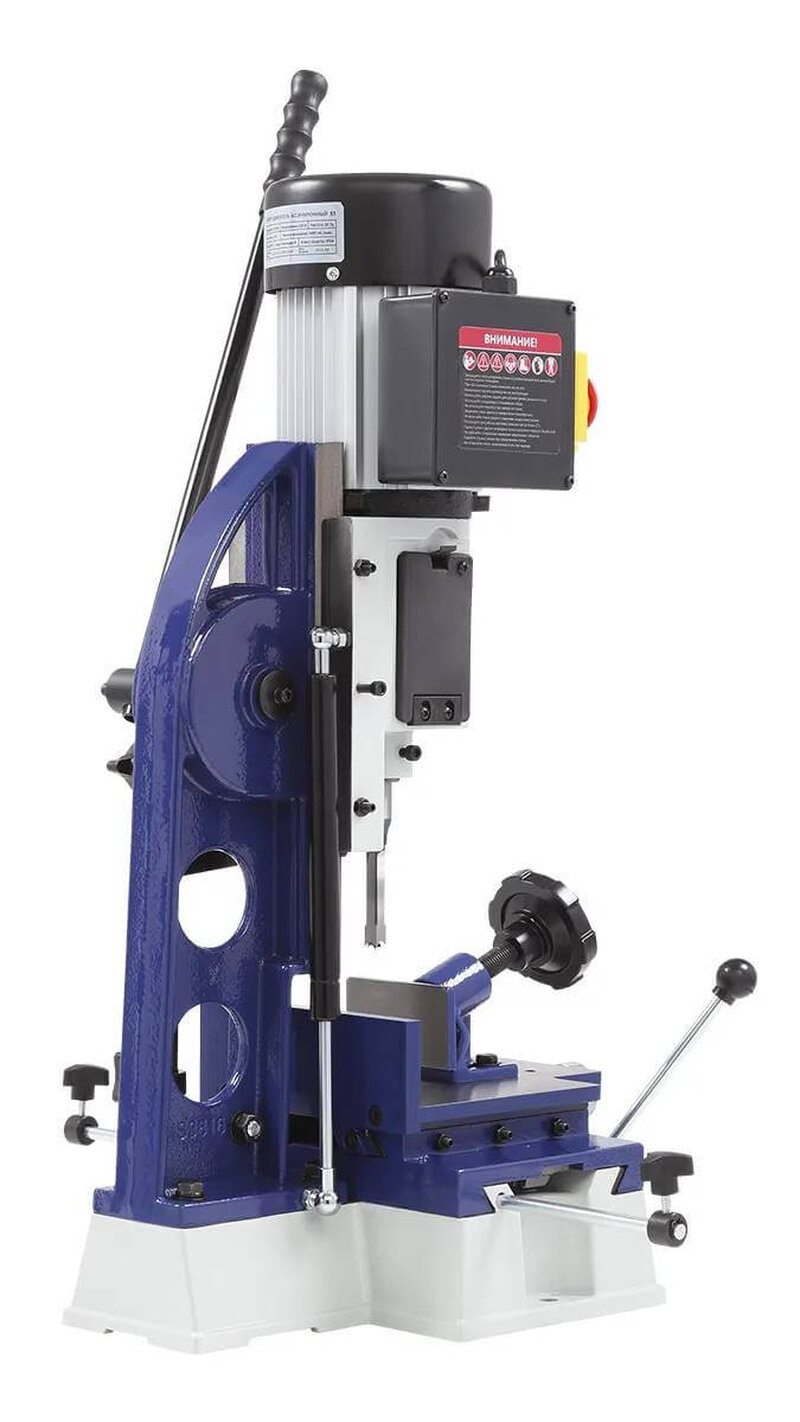

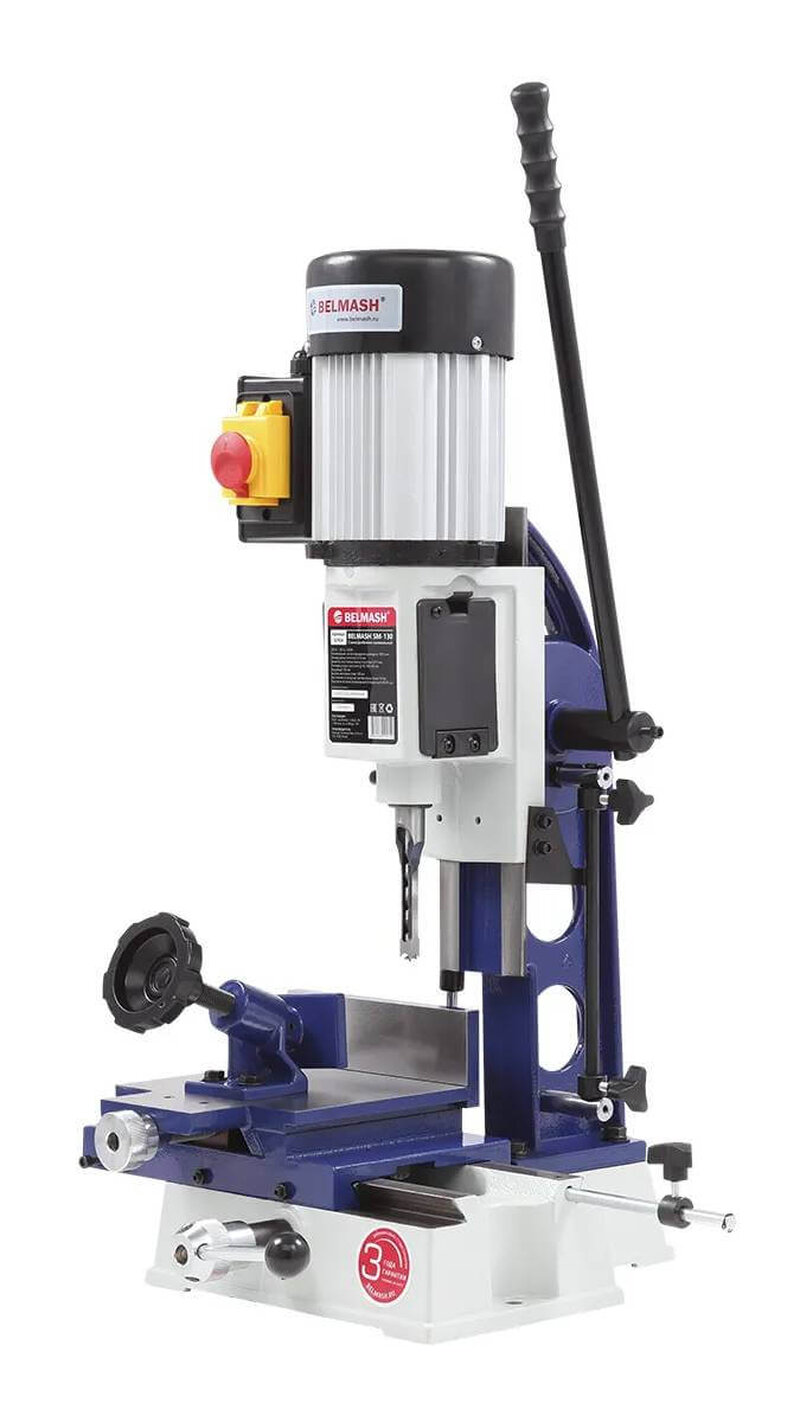

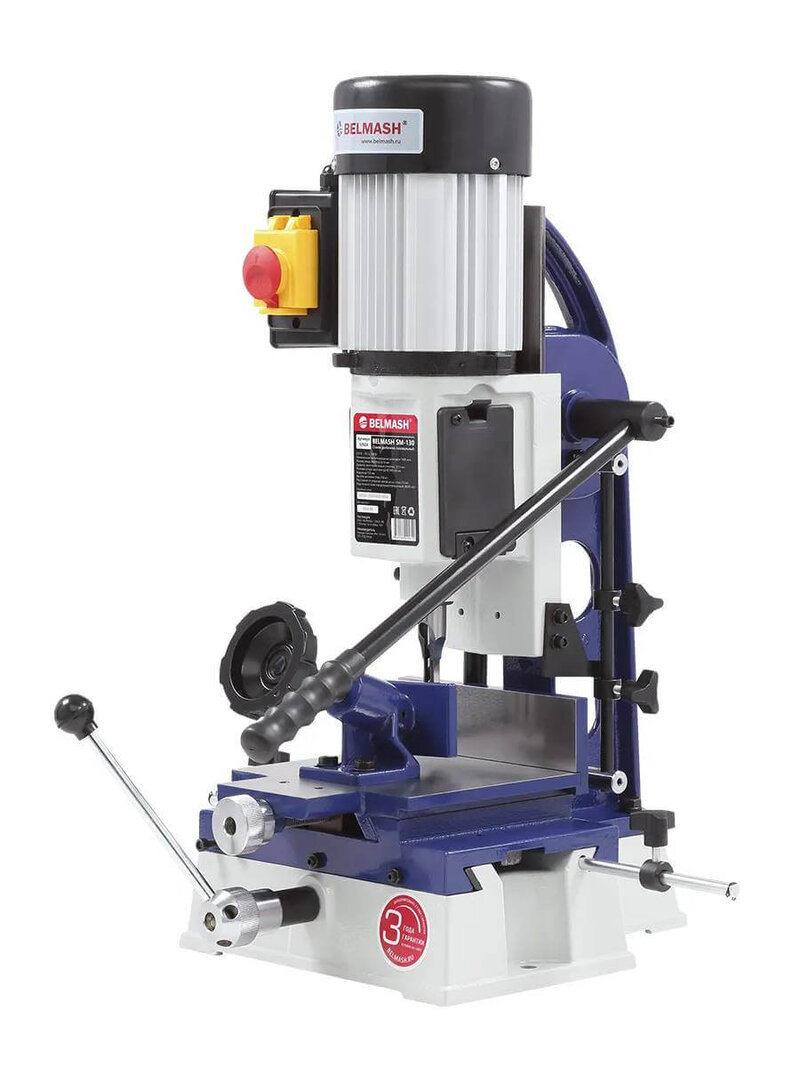

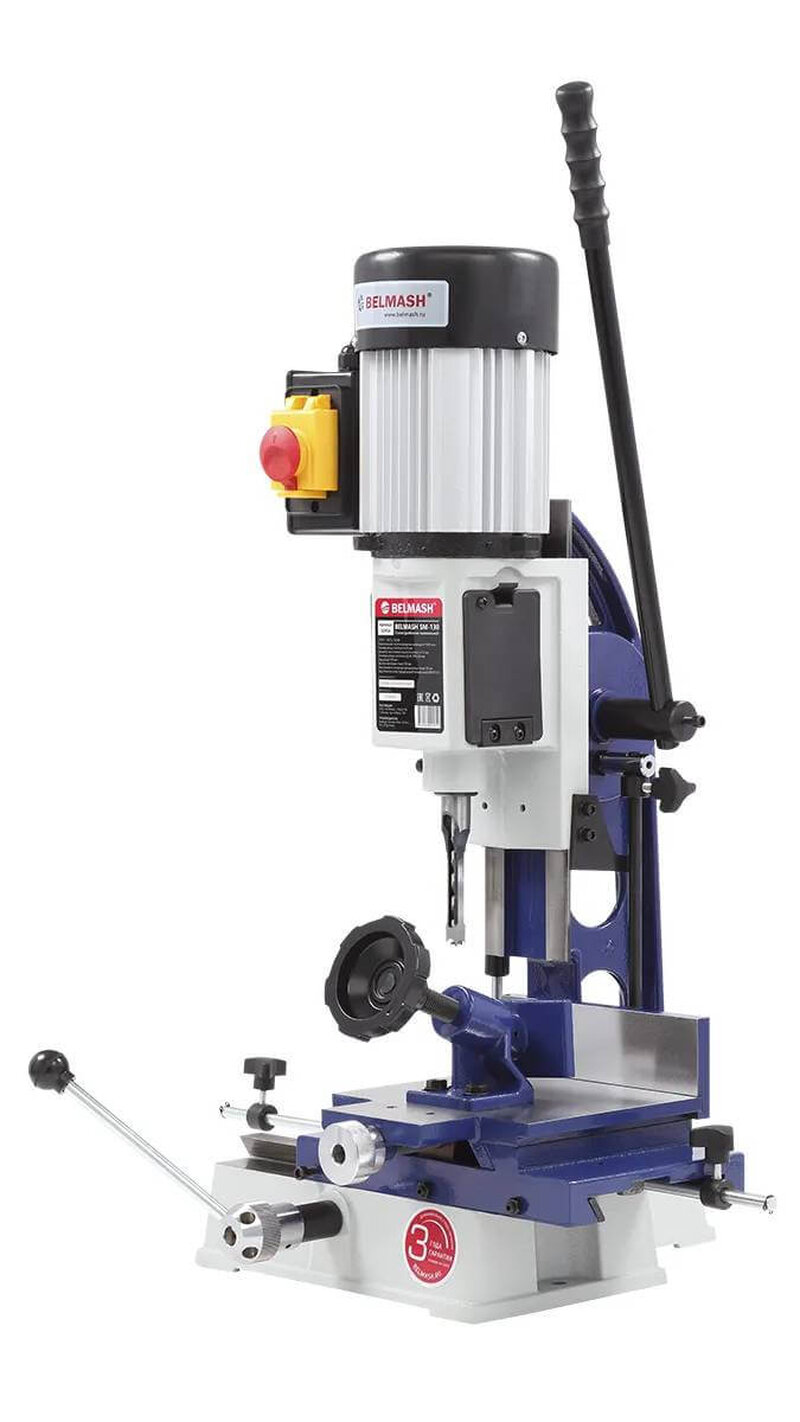

Станок пазово-долбежный БЕЛМАШ SM-130 (S292A)
Артикул товара:
S292A
Сертификат дилера
![Сертификат дилера БЕЛМАШ]()
41 990
i
Сертификат дилера
Характеристики
Тип электродвигателя : Асинхронный
Материал рабочего стола : Чугун
Материал основания станка : Чугун
Тип привода : Прямой
Режимы работы : S1
Материал изготовления корпуса : Чугун
Материал параллельного упора : Чугун
Материал изготовления прижимной вилки : Чугун
Сертификат дилера
![Сертификат дилера БЕЛМАШ]()
Все товары бренда
Артикул товара:
S292A
Характеристики
Характеристики товара
Тип электродвигателя
Асинхронный
Материал рабочего стола
Чугун
Материал основания станка
Чугун
Тип привода
Прямой
Режимы работы
S1
Материал изготовления корпуса
Чугун
Материал параллельного упора
Чугун
Материал изготовления прижимной вилки
Чугун
Мощность, кВт
0.55
Напряжение, В
220
Частота вращения шпинделя, об/мин
1400
Ход резца, мм
130
Расстояние от упора до центра резца, мм
65
Габариты (ДхШхВ)
490*340*700 min/490*480*780 max
Масса, кг
43
Размер долбежно-пазовальных резцов для установки (min/max), мм
6/16
Диаметр хвостовика сверла для установки (min/max), мм
3/13
Высота рабочей поверхности над уровнем верстака, мм
130

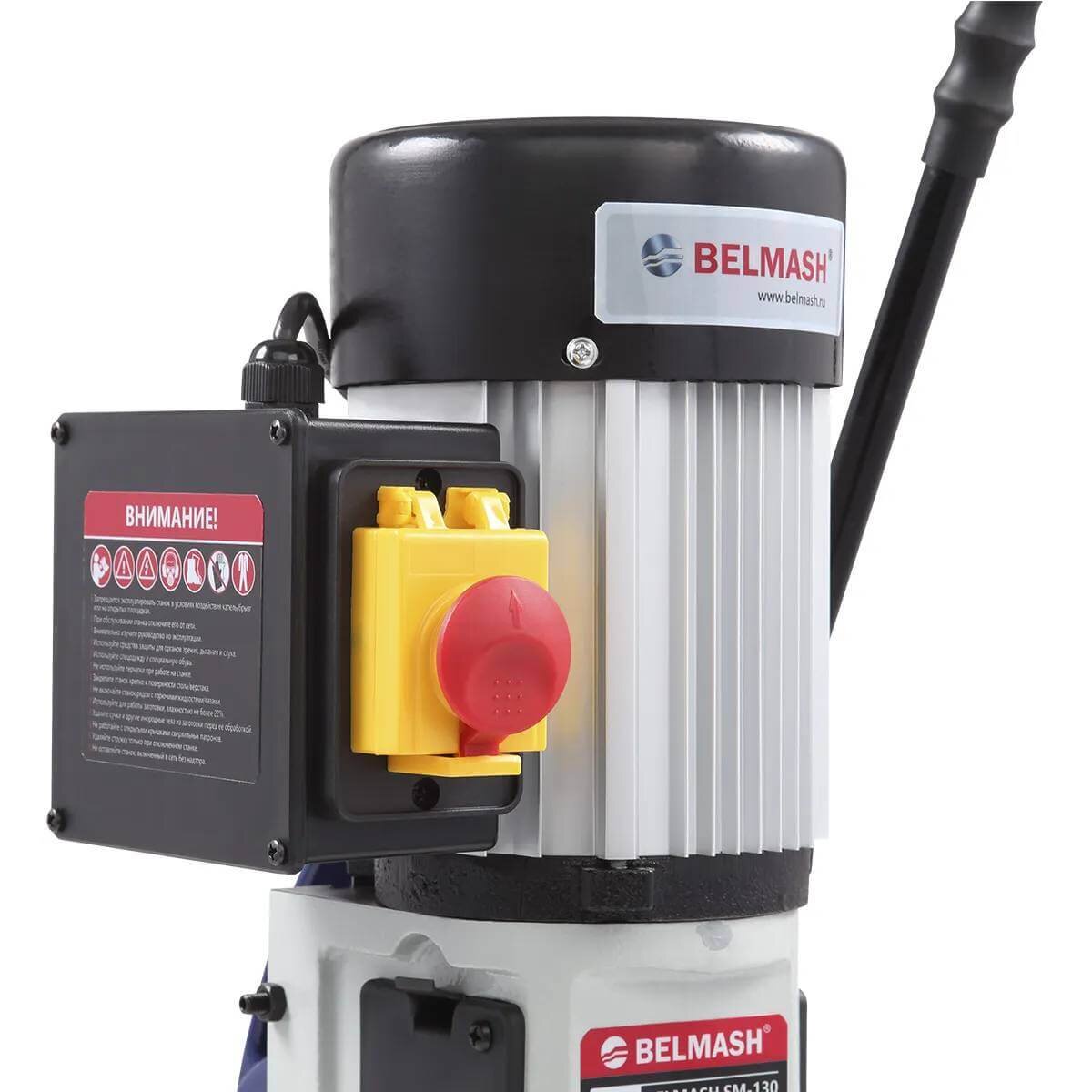

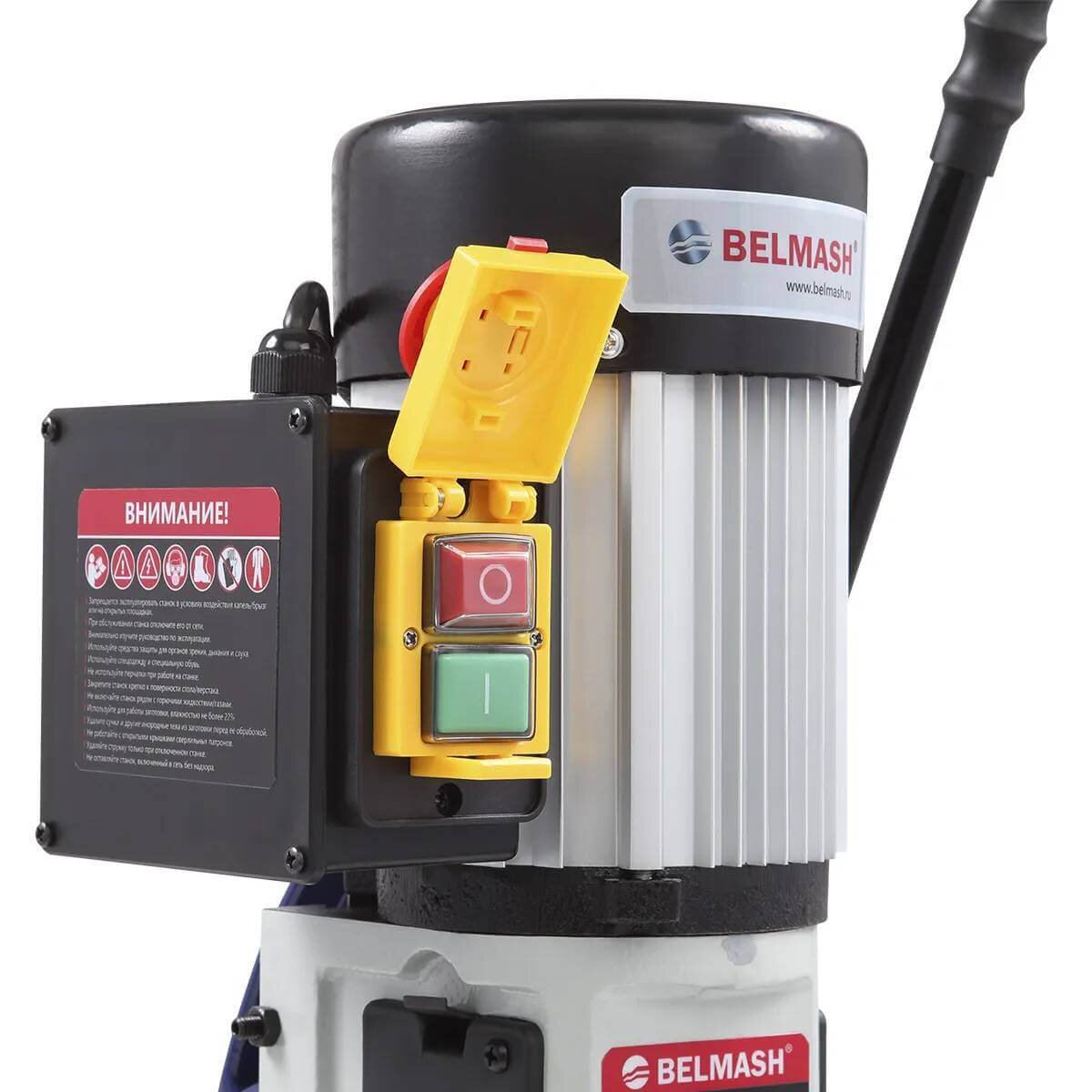

Тип выключателя
Электромагнитный
Маркировка выключателя
DKLD dz 6-z
Диаметр установочного отверстия резца/переходника, мм
25
Диаметр переходника для установки резца наружный/внутренний, мм
25/19
Длина кабеля, м
1.8
Широкий функционал
Станок предназначен для быстрой и точной выборки: прямоугольных или квадратных пазов шириной от 6 до 16 мм. Виды отверстий сквозные или глухие.

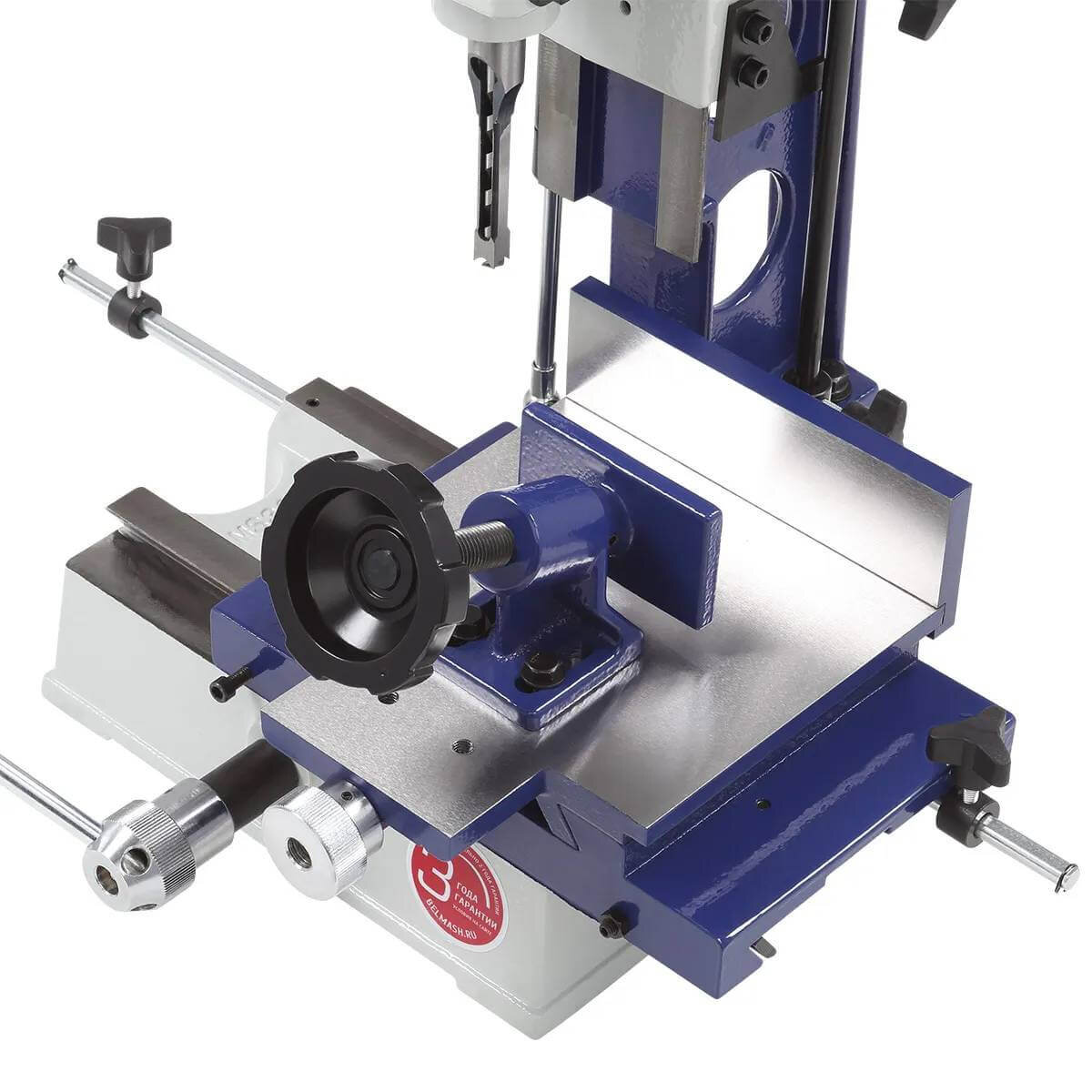

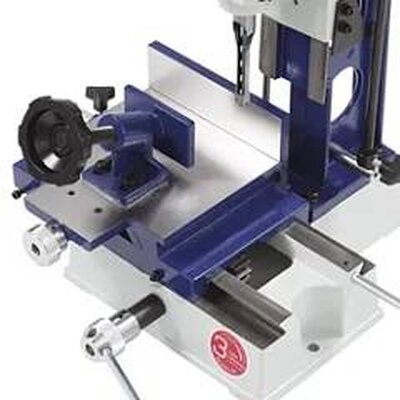

Координатный стол
Благодаря двухосевой системе перемещения координатный стол обеспечивает точное выравнивание детали как в продольном, так и в поперечном направлениях, что значительно расширяет технологические возможности станка.
Максимальная точность

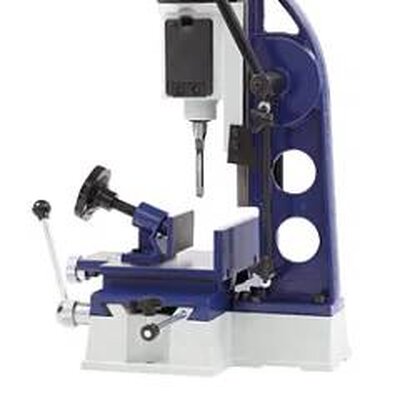

Жёстко закреплённая под прямым углом (90°) колонна обеспечивает высокую точность обработки. Это позволяет изготавливать пазы и отверстия со строгой соосностью и взаимным расположением.
Чугунная конструкция
Из высокопрочного чугуна выполнены ключевые элементы станка: основание, стол, корпус, прижимная лапка, параллельный упор. Это обеспечивает повышенную жёсткость конструкции и эффективное гашение вибраций в процессе эксплуатации.
Лёгкая настройка
Станок легко адаптируется для работы с заготовками различной толщины. Интуитивно понятная регулировка ограничителя и контроль глубины пазования обеспечивают отличный результат без лишних усилий.
Комплектация
Станок долбежно-пазовальный
Ручка перемещения продольного стола

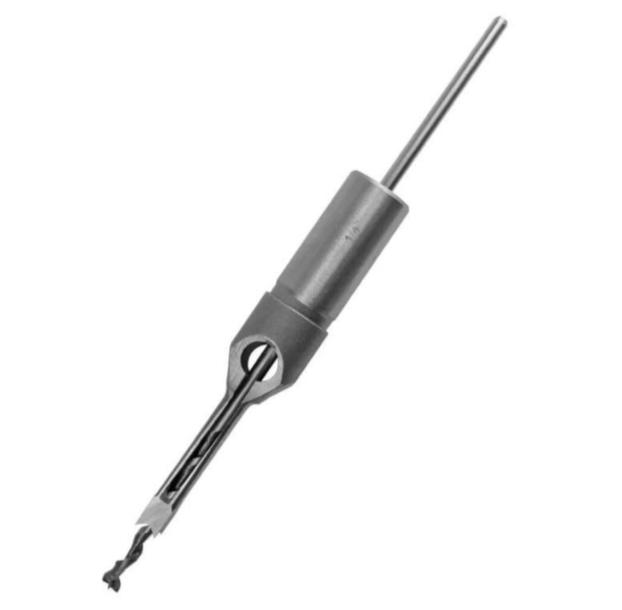

Резец долбежно-пазовальный в сборе, (Д×Ш×В×Ø) 210×9,5×60×6 мм
Рукоятка подачи
Стержень ограничителей хода продольного стола, 2 шт
Ограничитель хода продольного стола, 2 шт

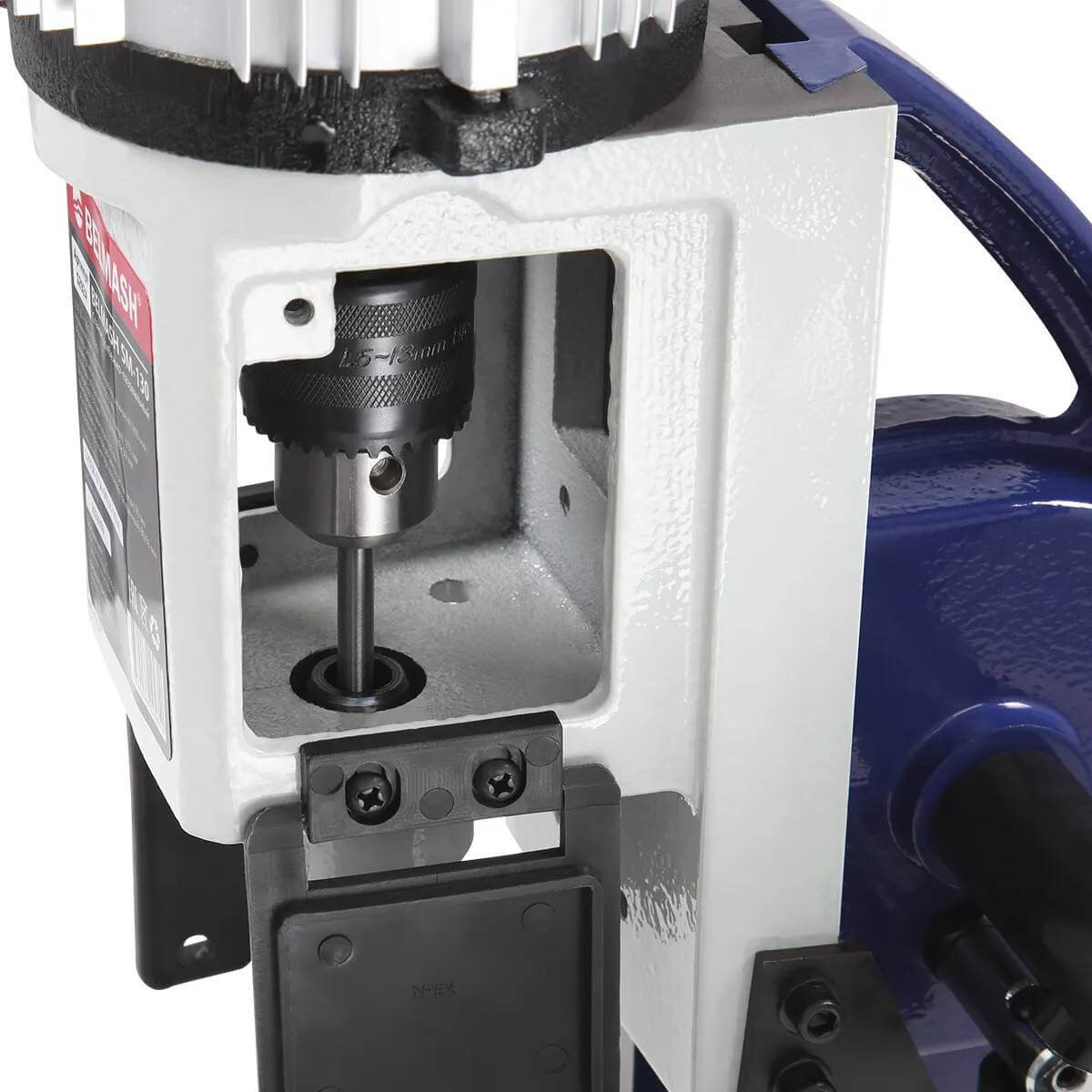

Патрон сверлильный
Прижим заготовки
Комплект ключей
Комплект крепежа
Руководство по эксплуатации
Упаковка
Описание
Станок пазово-долбежный БЕЛМАШ SM-130 (S292A) предназначен для выборки в изделиях из древесины прямоугольных или квадратных пазов. Он создаёт максимально точные соединения под углом 90 градусов и значительно экономит время на их изготовление.
Особенности
- Координатный стол обеспечивает точное позиционирование заготовки в двух плоскостях: вдоль и поперек
- Установленная под углом 90 градусов колонна гарантирует идеальную геометрию пазов и отверстий
- Основные детали станка изготовлены из прочного чугуна, это позволяет снижать вибрацию при работе
- Рукоятка подачи рабочего узла позволяет легко адаптировать станок под заготовки разной толщины за счёт регулировки ограничителя положения долбёжно-пазовального узла
Конструкция
- Станок оснащен асинхронным электродвигателем с прямым приводом, мощностью 550 Вт, режимом работы S1. Его работа основана на возвратно-поступательном движении резца, который совершает вертикальные движения, выбирая материал и формируя необходимую форму паза. Это могут быть как глухие, так и сквозные отверстия.
- Конструкция станка жёсткая и прочная. Основание, корпус, координатный стол, параллельный упор, прижим заготовки изготовлены из высококачественного чугуна. Это обеспечивает устойчивость и снижает вибрации даже при интенсивной работе.
- Колонна жестко закреплена под углом 90 градусов к рабочему столу, что исключает необходимость ее регулировки. Такая конструкция не только упрощает процесс настройки, но и обеспечивает высокую точность работы станка.

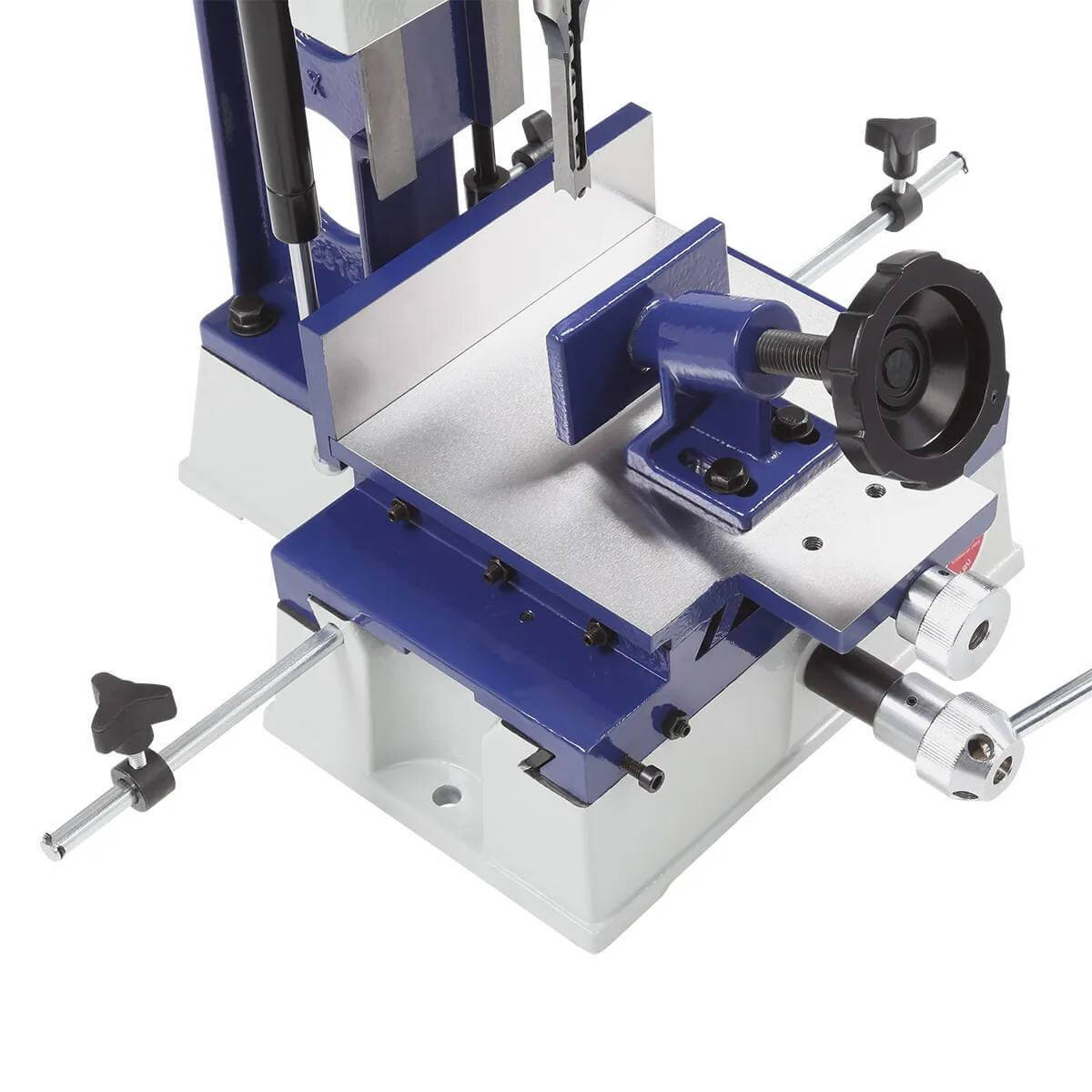

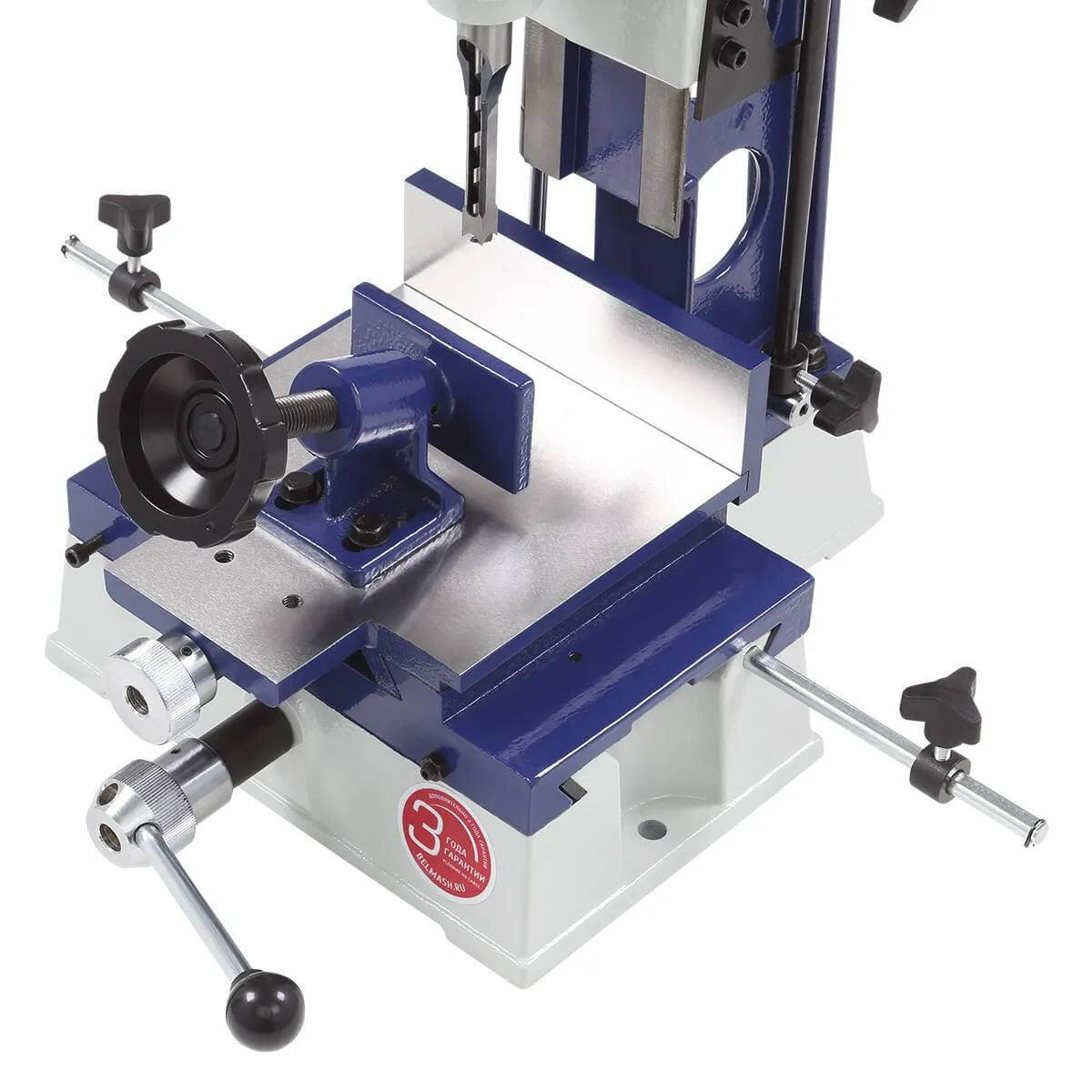

- Заготовка устанавливается на координатный стол, выравнивается вдоль упора и надежно фиксируется с помощью винтового прижима с наклонной осью. Удобная рукоятка позволяет перемешать стол вдоль оси Х, крайние положения задаются регулируемыми концевыми упорами. Поперечное движение используется в основном для центровки резца относительно заготовки, настройка производится ручкой с накаткой.

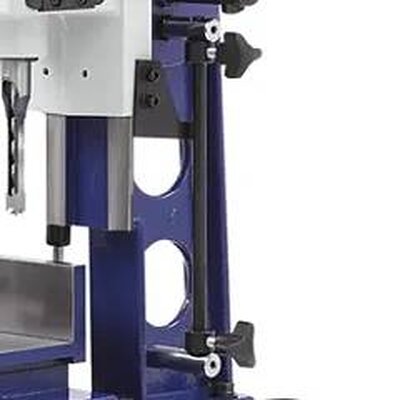

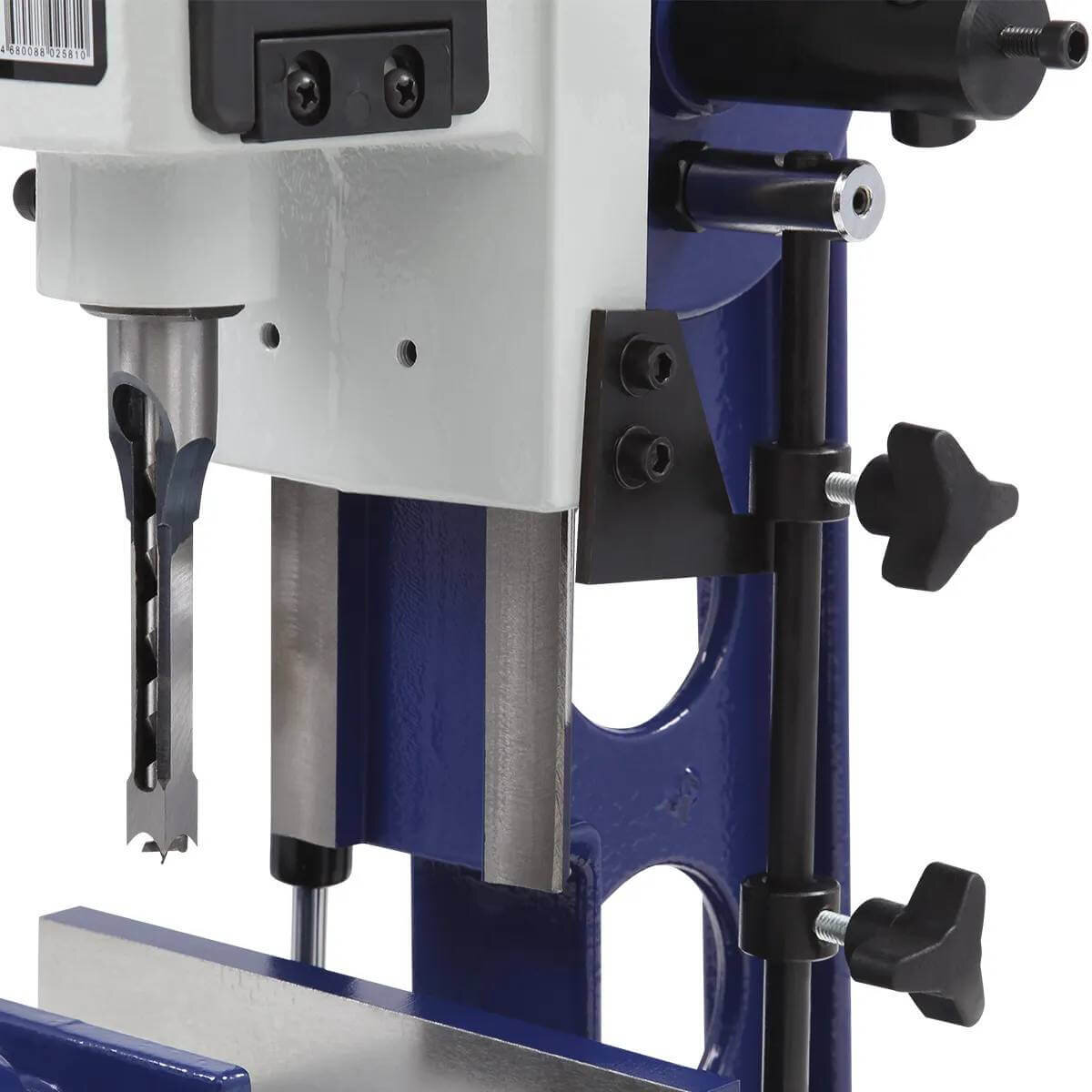

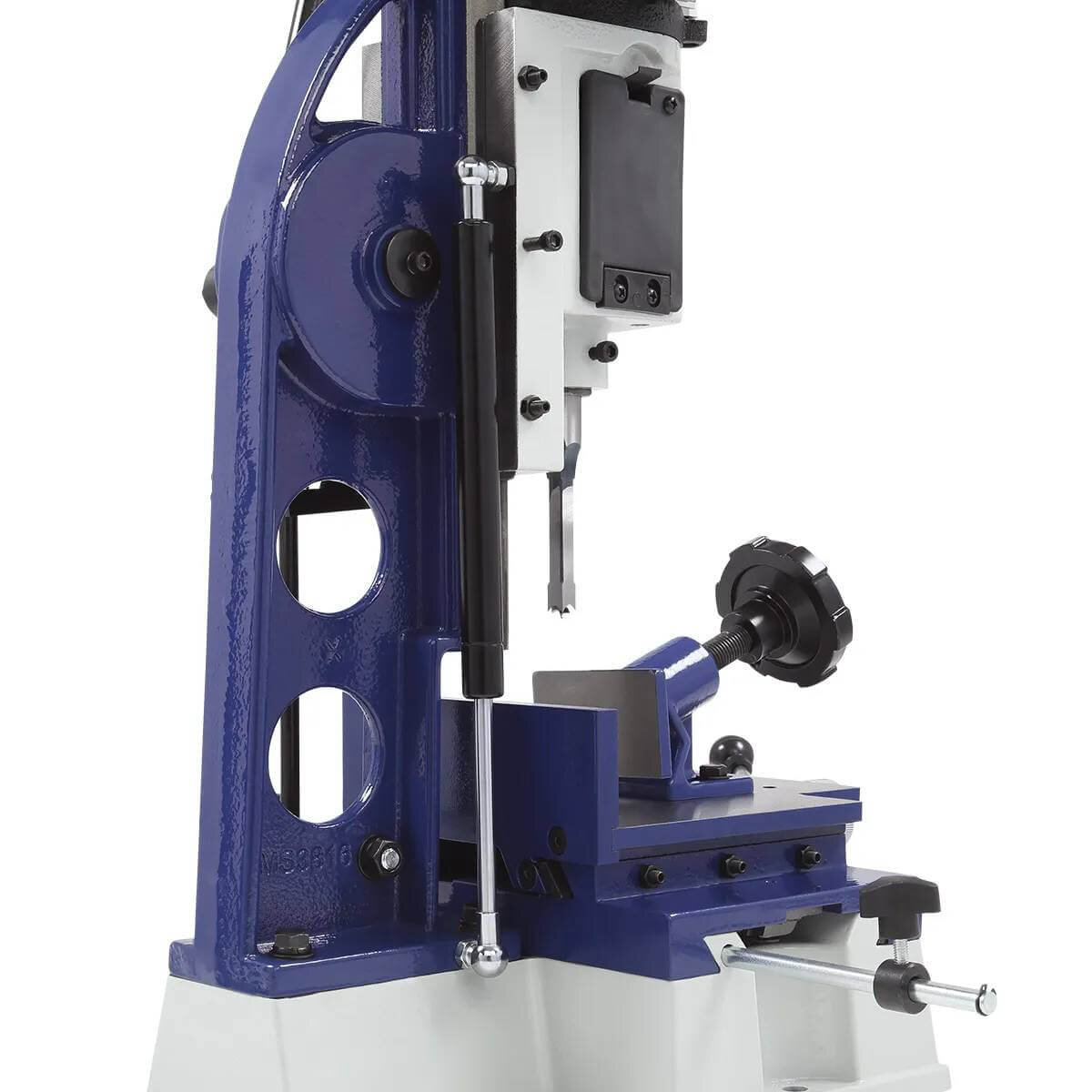

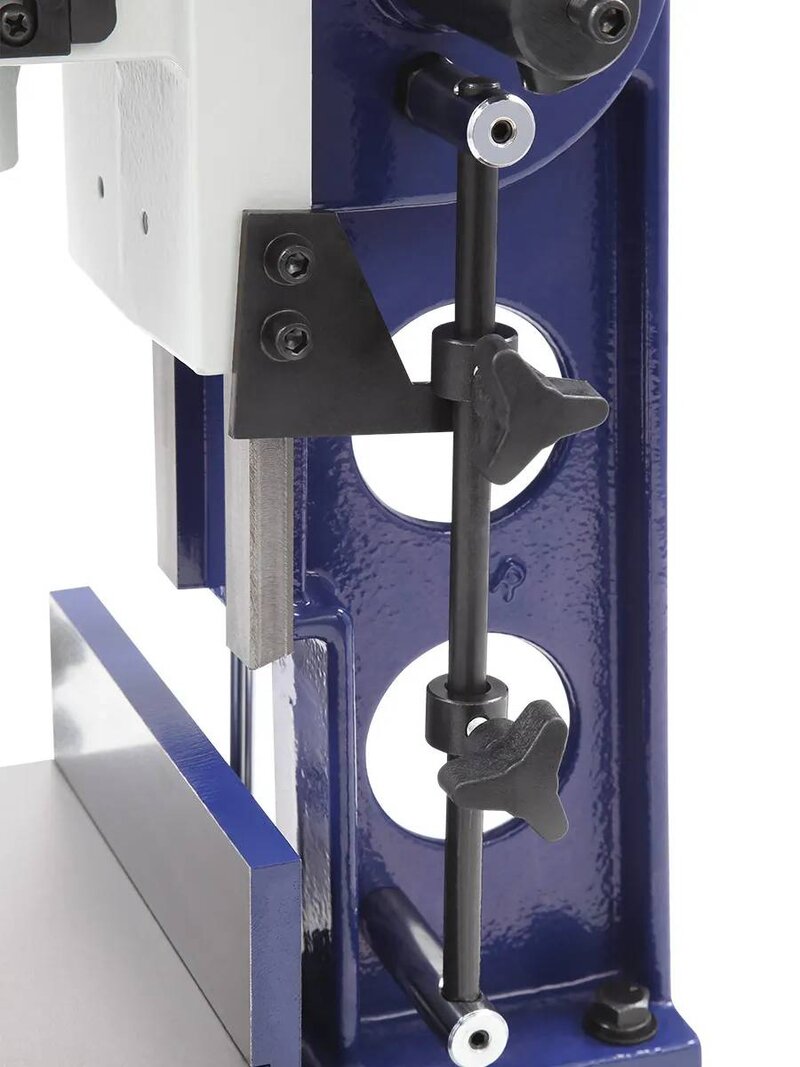

- Станок легко настроить под работу с заготовками разной толщины. Это производится путём регулировки ограничителя положения долбёжно-пазовального узла. Ограничитель глубины пазования обеспечивает контроль над процессом. Станок оснащен амортизатором, установленная пружина которого удерживает рабочий узел в верхнем положении.
- BELMASH SM-130 – точный, простой в применении, мобильный станок. Подходит как для частных целей, так и для профессионального использования.
Особенности
- Координатный стол обеспечивает точное позиционирование заготовки в двух плоскостях: вдоль и поперек
- Установленная под углом 90 градусов колонна гарантирует идеальную геометрию пазов и отверстий
- Основные детали станка изготовлены из прочного чугуна, это позволяет снижать вибрацию при работе
- Рукоятка подачи рабочего узла позволяет легко адаптировать станок под заготовки разной толщины за счёт регулировки ограничителя положения долбёжно-пазовального узла
Конструкция
- Станок оснащен асинхронным электродвигателем с прямым приводом, мощностью 550 Вт, режимом работы S1. Его работа основана на возвратно-поступательном движении резца, который совершает вертикальные движения, выбирая материал и формируя необходимую форму паза. Это могут быть как глухие, так и сквозные отверстия.
- Конструкция станка жёсткая и прочная. Основание, корпус, координатный стол, параллельный упор, прижим заготовки изготовлены из высококачественного чугуна. Это обеспечивает устойчивость и снижает вибрации даже при интенсивной работе.
- Колонна жестко закреплена под углом 90 градусов к рабочему столу, что исключает необходимость ее регулировки. Такая конструкция не только упрощает процесс настройки, но и обеспечивает высокую точность работы станка.
- Заготовка устанавливается на координатный стол, выравнивается вдоль упора и надежно фиксируется с помощью винтового прижима с наклонной осью. Удобная рукоятка позволяет перемешать стол вдоль оси Х, крайние положения задаются регулируемыми концевыми упорами. Поперечное движение используется в основном для центровки резца относительно заготовки, настройка производится ручкой с накаткой.
- Станок легко настроить под работу с заготовками разной толщины. Это производится путём регулировки ограничителя положения долбёжно-пазовального узла. Ограничитель глубины пазования обеспечивает контроль над процессом. Станок оснащен амортизатором, установленная пружина которого удерживает рабочий узел в верхнем положении.
- BELMASH SM-130 – точный, простой в применении, мобильный станок. Подходит как для частных целей, так и для профессионального использования.
