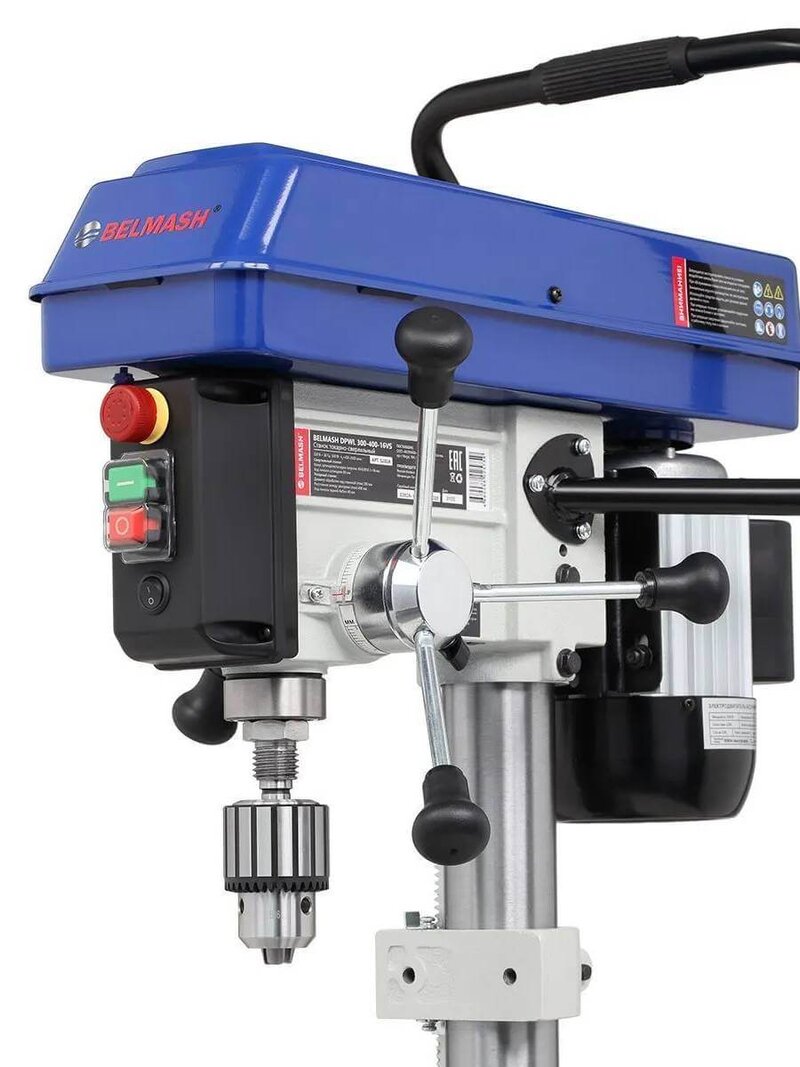

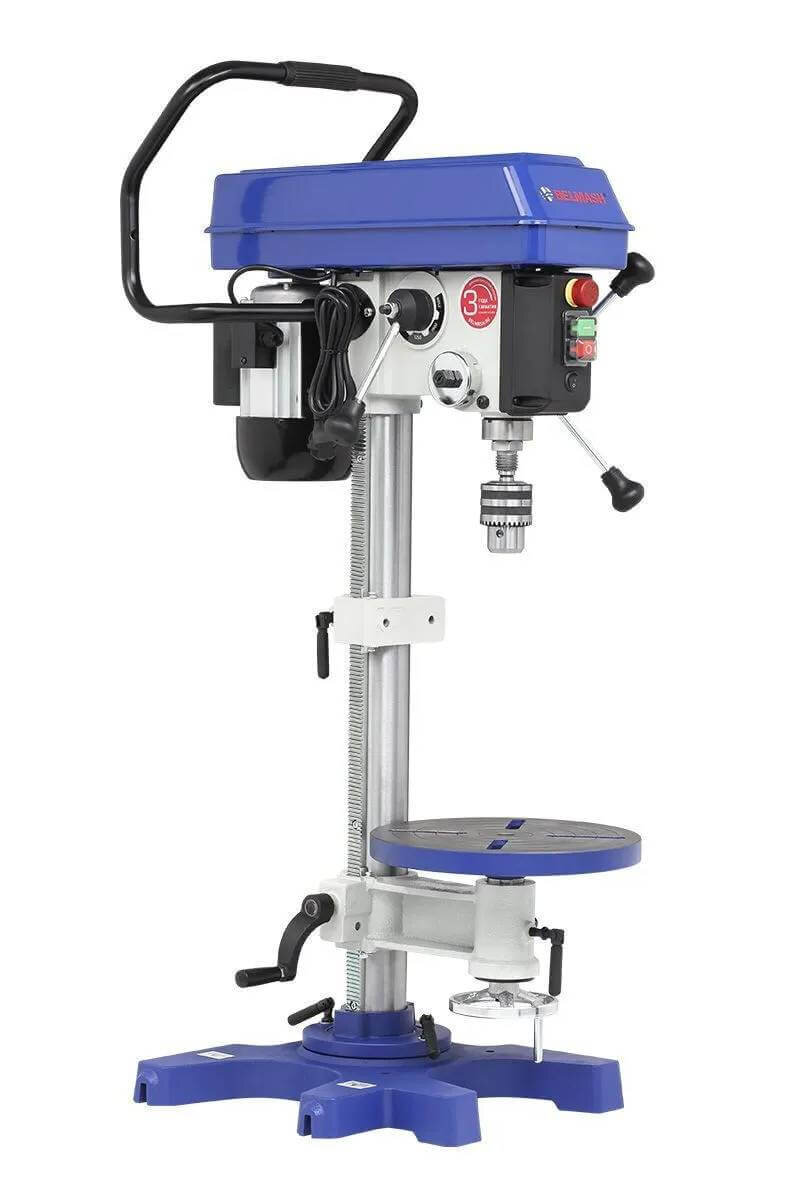

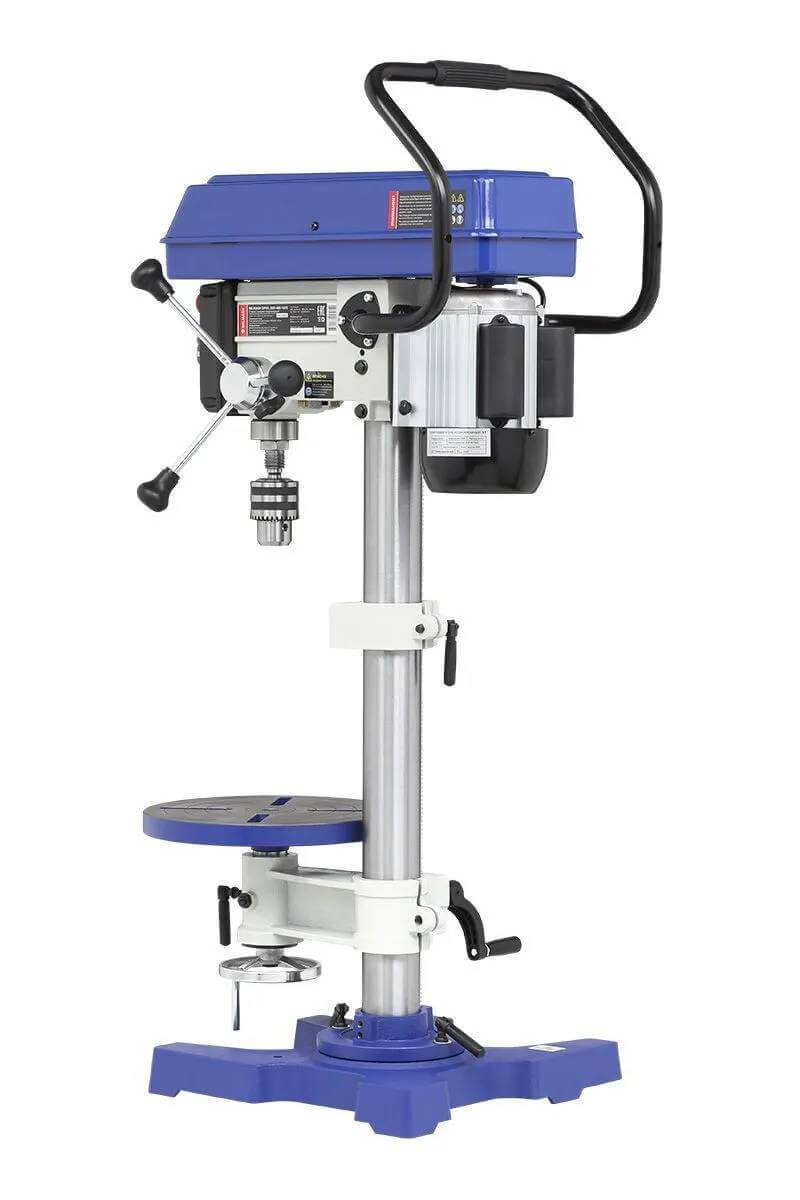

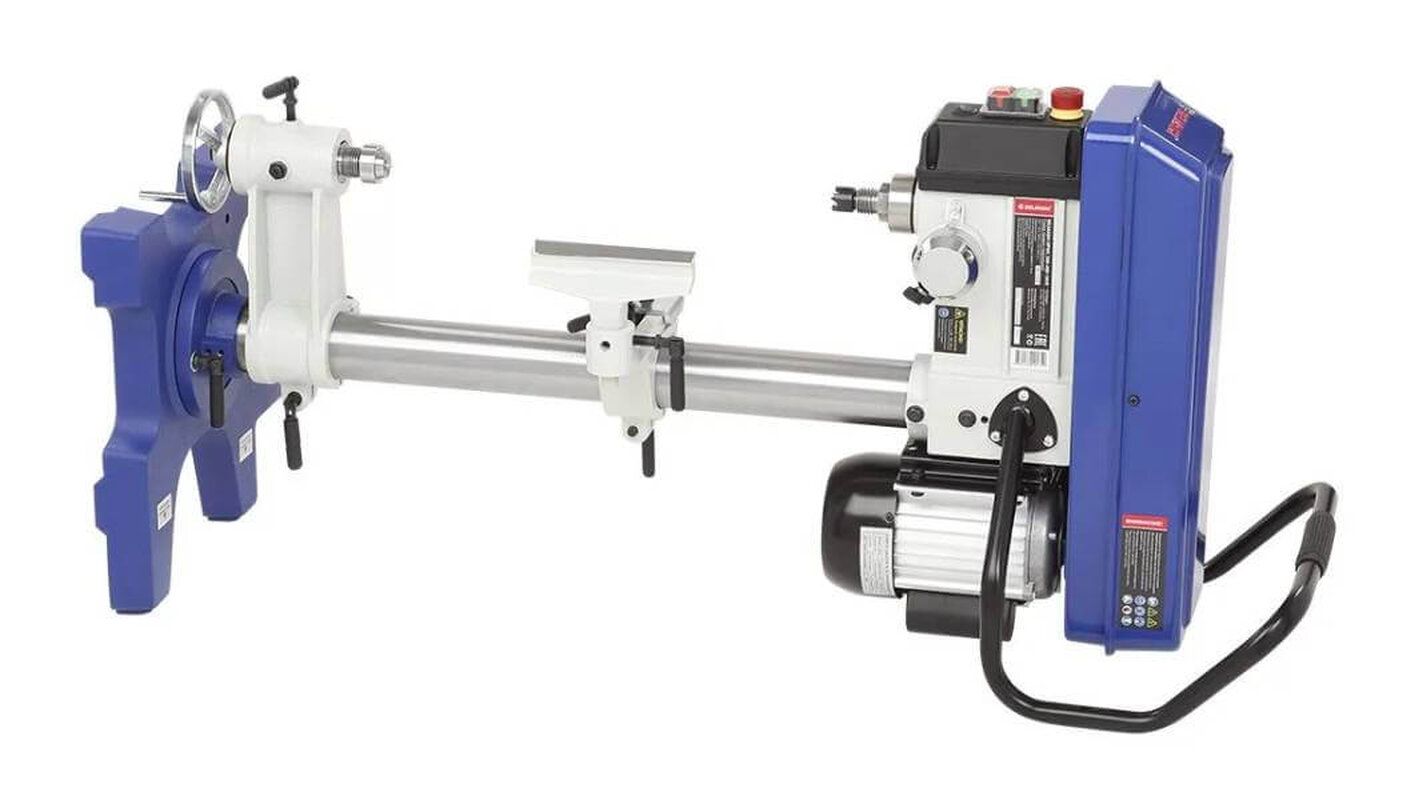

Станок токарно-сверлильный БЕЛМАШ DPWL-300/400-16VS (S282A)
Артикул товара:
S282A
Сертификат дилера
![Сертификат дилера БЕЛМАШ]()
46 490
i
Сертификат дилера
Характеристики
Диаметр сверления, мм : до 16
Тип электродвигателя : Асинхронный
Материал рабочего стола : Чугун
Конус пиноли задней бабки : КМ2
Режимы работы : S1
Лазерный указатель : Есть
Напряжение, В : 220
Шпиндель : КМ2
Сертификат дилера
![Сертификат дилера БЕЛМАШ]()
Все товары бренда
Артикул товара:
S282A
Получите индивидуальное коммерческое предложение
Характеристики
Характеристики товара
Диаметр сверления, мм
до 16
Тип электродвигателя
Асинхронный
Материал рабочего стола
Чугун
Конус пиноли задней бабки
КМ2
Режимы работы
S1
Лазерный указатель
Есть
Напряжение, В
220
Шпиндель
КМ2
Частота вращения шпинделя, об/мин
450-2500
Расстояние от шпинделя до стола, мм
430
Расстояние шпиндель-основание, мм
650
Ход шпинделя, мм
80
Размер стола, мм
290
Габариты (ДхШхВ)
570*420*1110
Масса, кг
58
Мощность, кВт
0.55
Диаметр колонны, мм
65
Тип ремня
Клиновой вариаторный зубчатый/М900
Размер основания, мм
389*386
Посадка патрона
В16
Расстояние между центрами, мм
430
Тип передачи
Ременная (вариатор)
Максимальный диаметр обработки над станиной, мм
280
Диаметр планшайбы, мм
80
Ход пиноли задней бабки, мм
40
Конус шпинделя передней бабки
КМ2
Резьба шпинделя передней бабки, мм
25
Универсальность «2 в 1»
Заменяет два станка одним, легко переключаясь между токарными и сверлильными операциями для экономии средств и рабочего пространства.
Надёжный двигатель

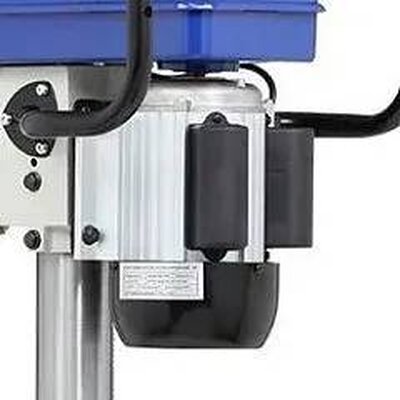

Асинхронный двигатель на 550 Вт не требует дополнительного обслуживания. Благодаря режиму работы S1 станок работает без ограничений по времени с постоянной нагрузкой.
Регулировка скорости
Ременной вариаторный привод позволяет точно подбирать скорость вращения шпинделя от 450 до 2500 об/мин под разный тип операции и материал.
Минимум вибраций
Массивная чугунная конструкция, усиленная колонна, крепление к верстаку – все вместе обеспечивают жёсткость, виброустойчивость и точную обработку.
Комфорт в работе

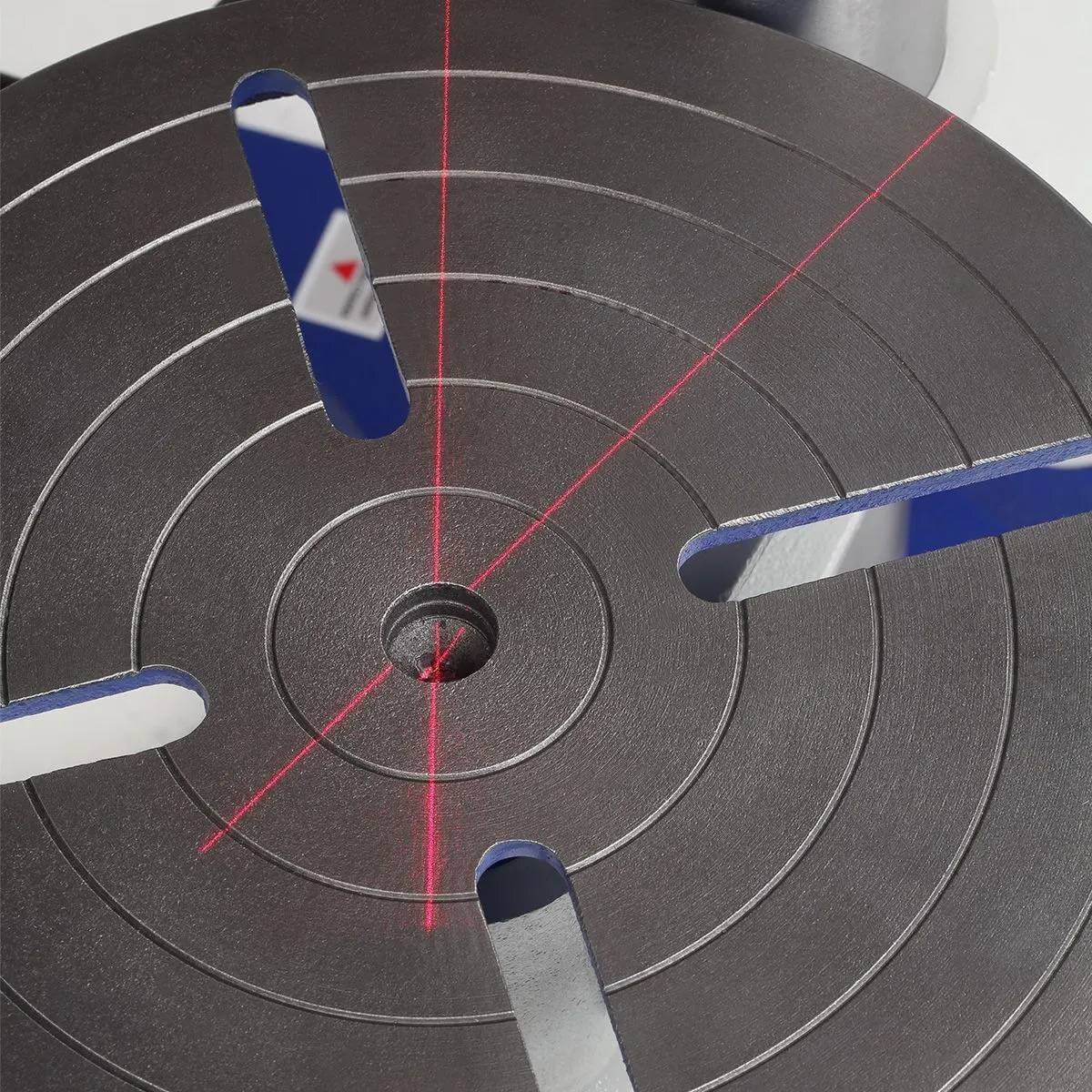

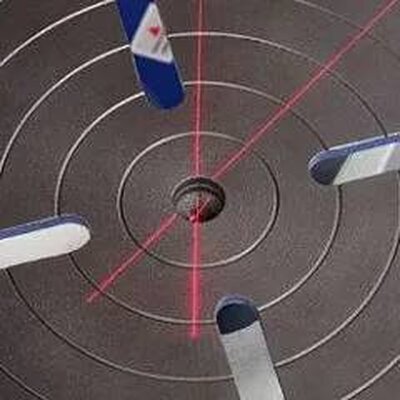

Лазерный указатель помогает точно позиционировать заготовку и упрощает работу.
Комплектация
Голова сверлильная/бабка передняя в сборе
Рукоятка подачи шпинделя, 3 шт
Рукоятка регулировки скорости вращения
Ручка перемещения рабочего стола
Пластина расклинивающая
Патрон сверлильный
Ключ патрона
Планшайба
Колонна реечная с кронштейном стола/задней бабкой и кронштейном подручника в сборе
Рукоятка опорная
Ручка фиксации, 7 шт
Хвостовик патрона
Стол рабочий сверлильного станка
Основание/опора станка
Хвостовик планшайбы
Центр вращающийся задней бабки
Патрон поводковый
Пластина основания подручника крепежная
Основание подручника

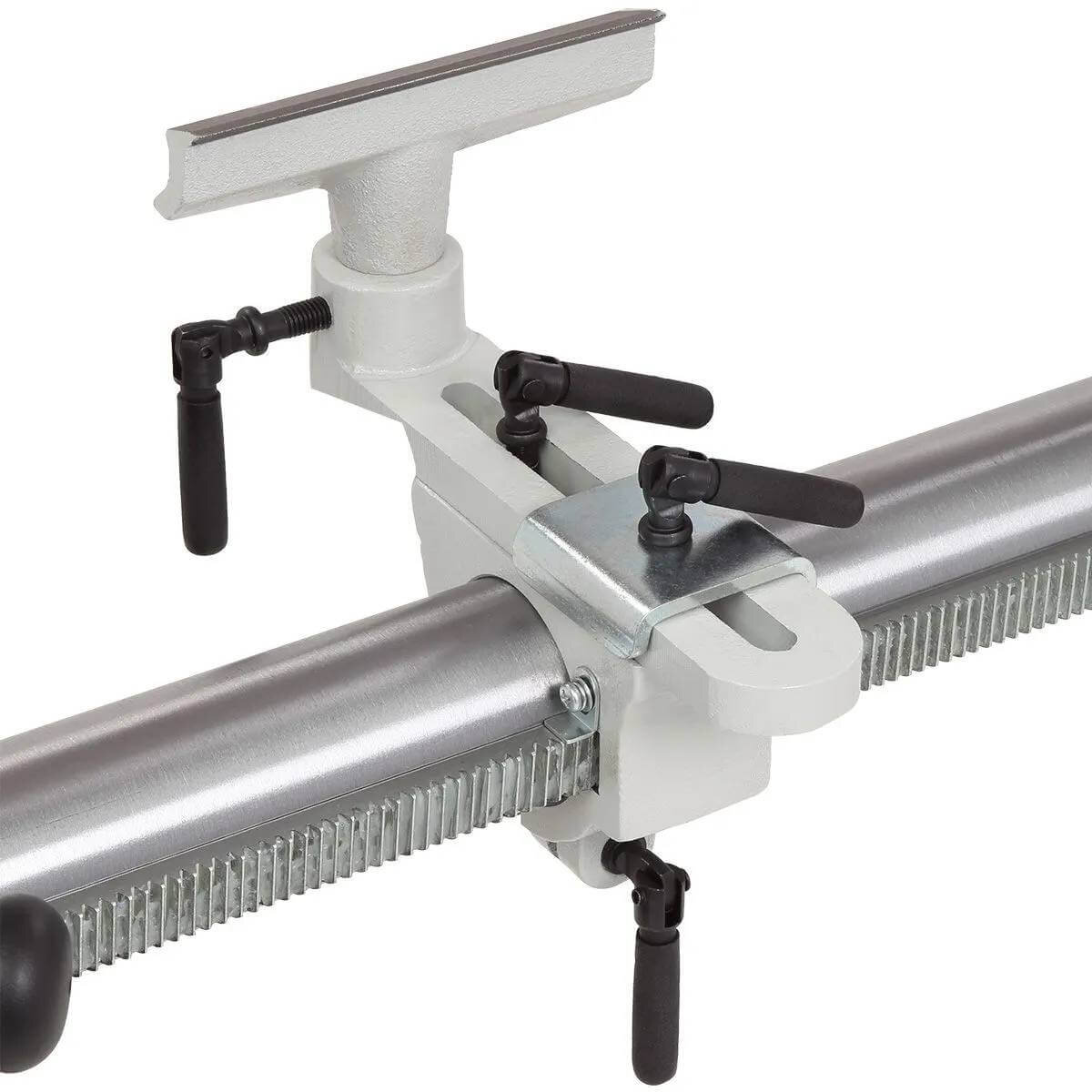

Подручник
Штифт пружинный
Комплект ключей
Комплект крепежа
Руководство по эксплуатации
Упаковка
Описание

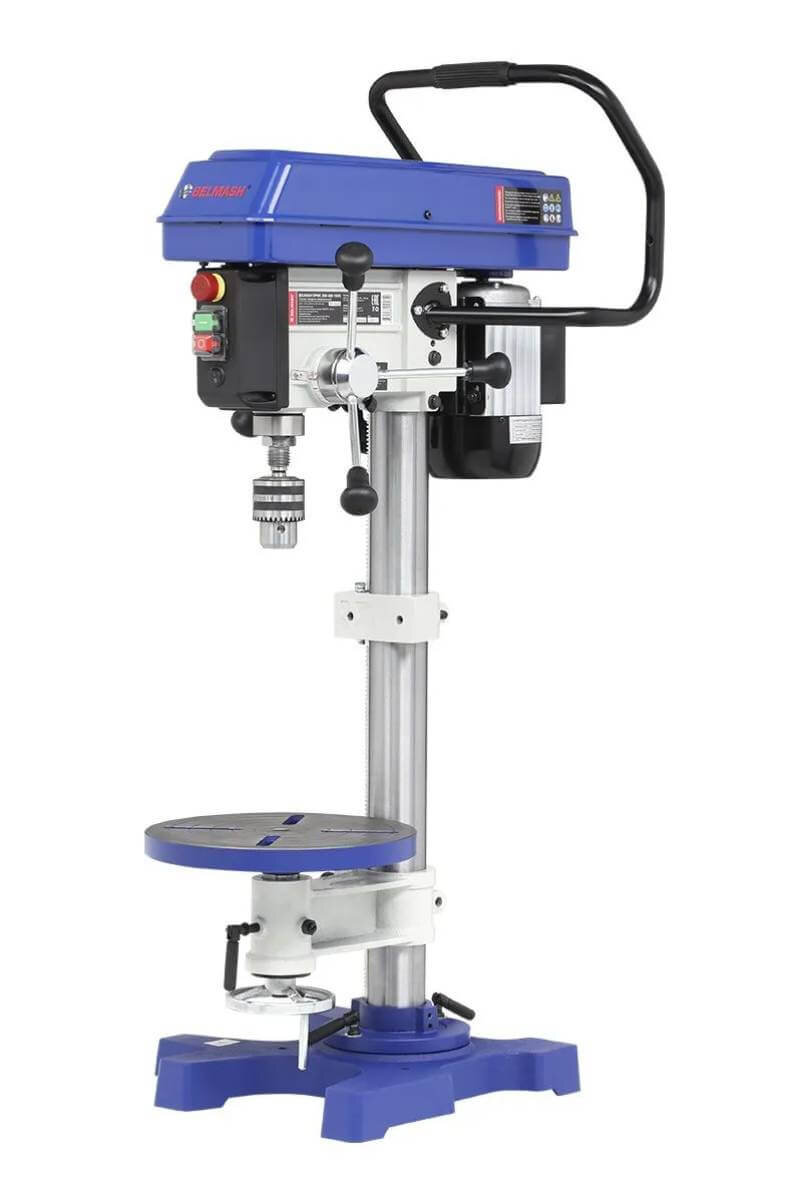

Станок токарно-сверлильный БЕЛМАШ DPWL-300/400-16VS (S282A) — это два станка в одном для комплексной обработки дерева. Он подходит для мастерских, столяров и творческих проектов.
На этом станке вы сможете:
- точить деревянные заготовки, создавая ножки для мебели, балясины, декоративные вазы, чаши и другие точёные изделия
- сверлить точные глухие и сквозные отверстия, нарезать резьбу
- выполнять полный цикл токарных работ: обточку цилиндрических, конических и фасонных поверхностей, торцевание, отрезку, прорезание канавок и обработка плоских поверхностей на планшайбе.
Особенности
- Станок легко перенастроить из токарного станка в сверлильный, экономя место и бюджет
- Массивная литая чугунная конструкция и усиленная колонна гарантируют виброустойчивость и жёсткость
- Асинхронный двигатель 550 Вт с режимом S1 работает длительное время без перерывов
- Вариатор позволяет точно выставить скорость от 450 до 2500 об/мин под разные задачи
Конструкция

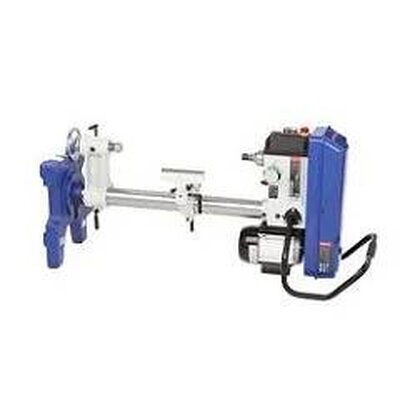

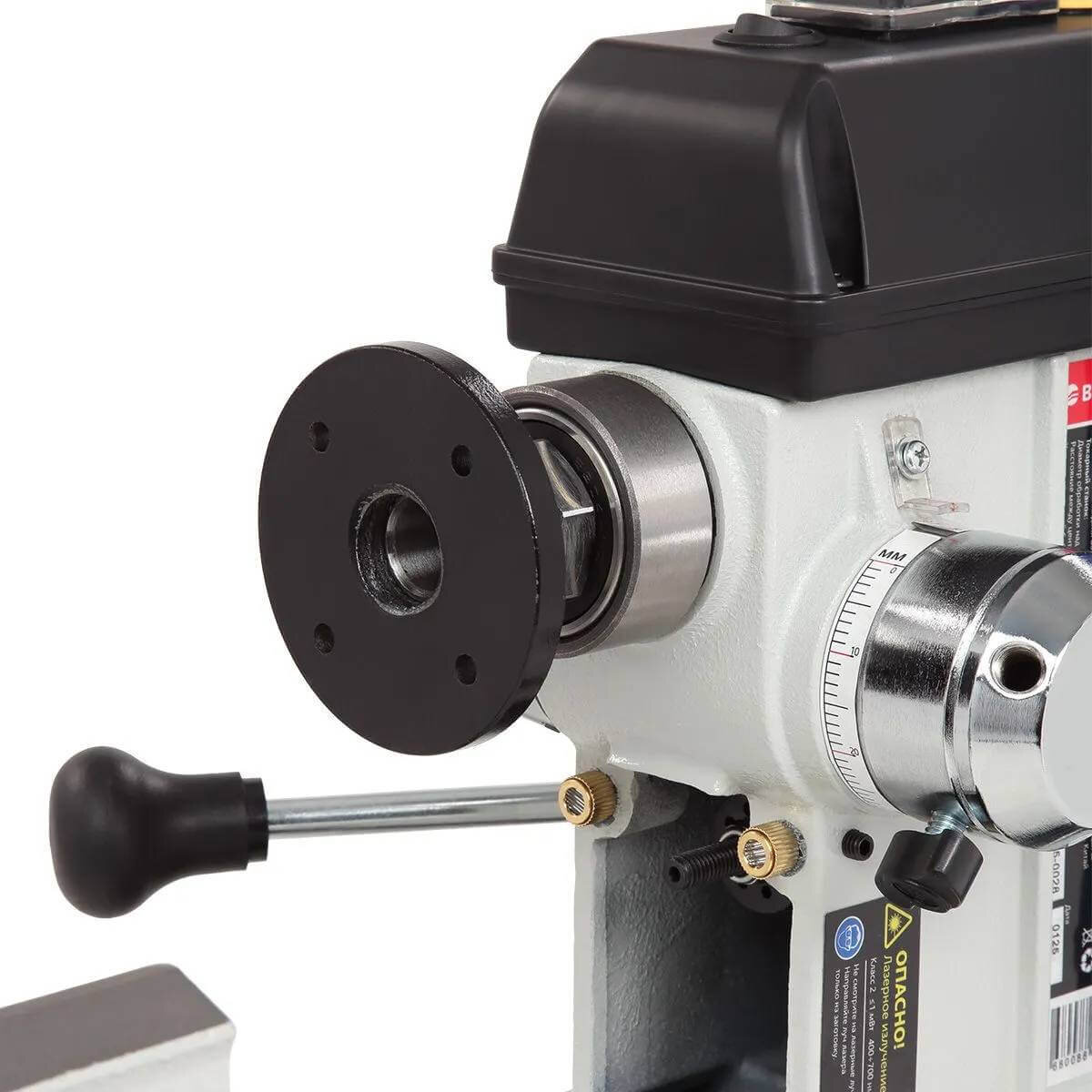

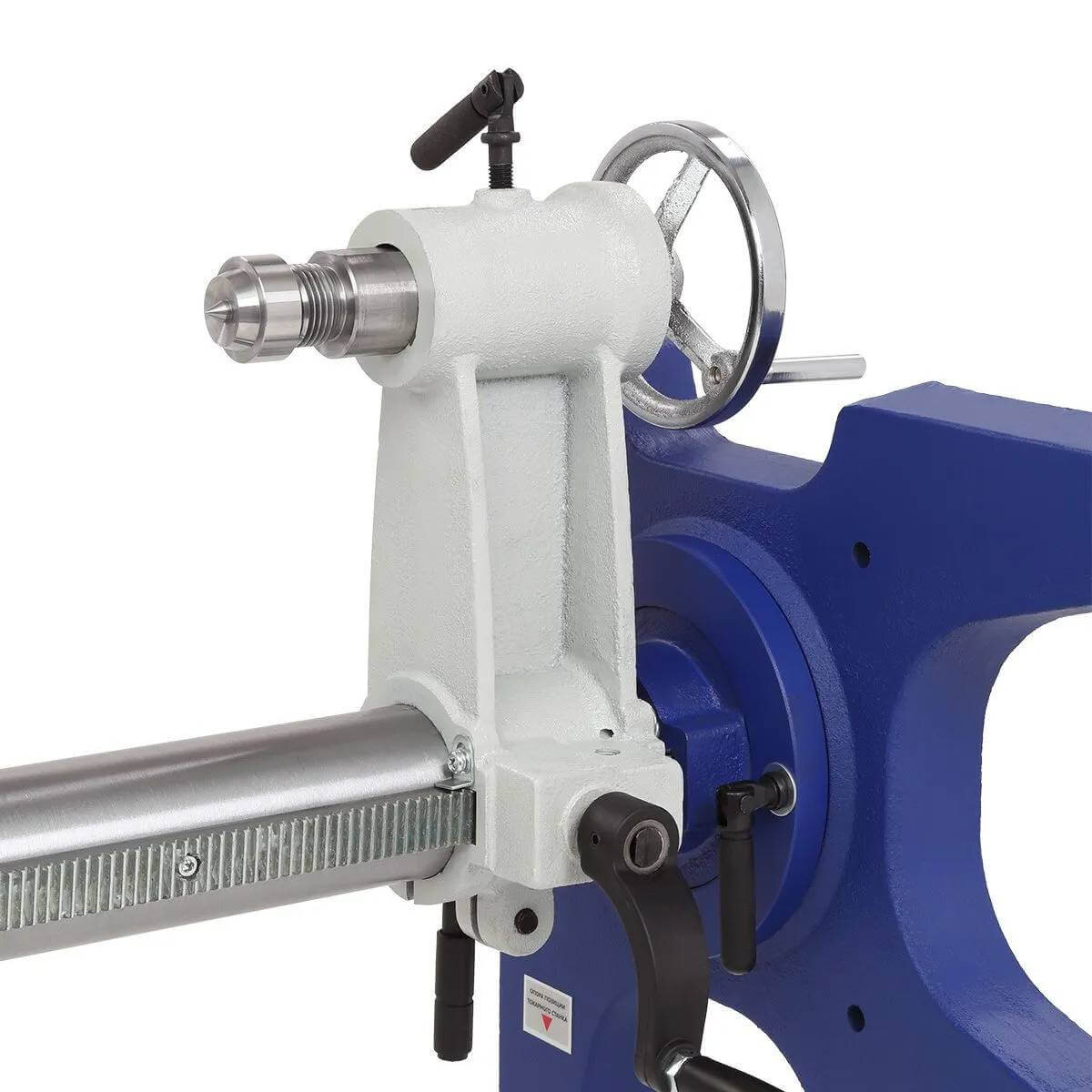

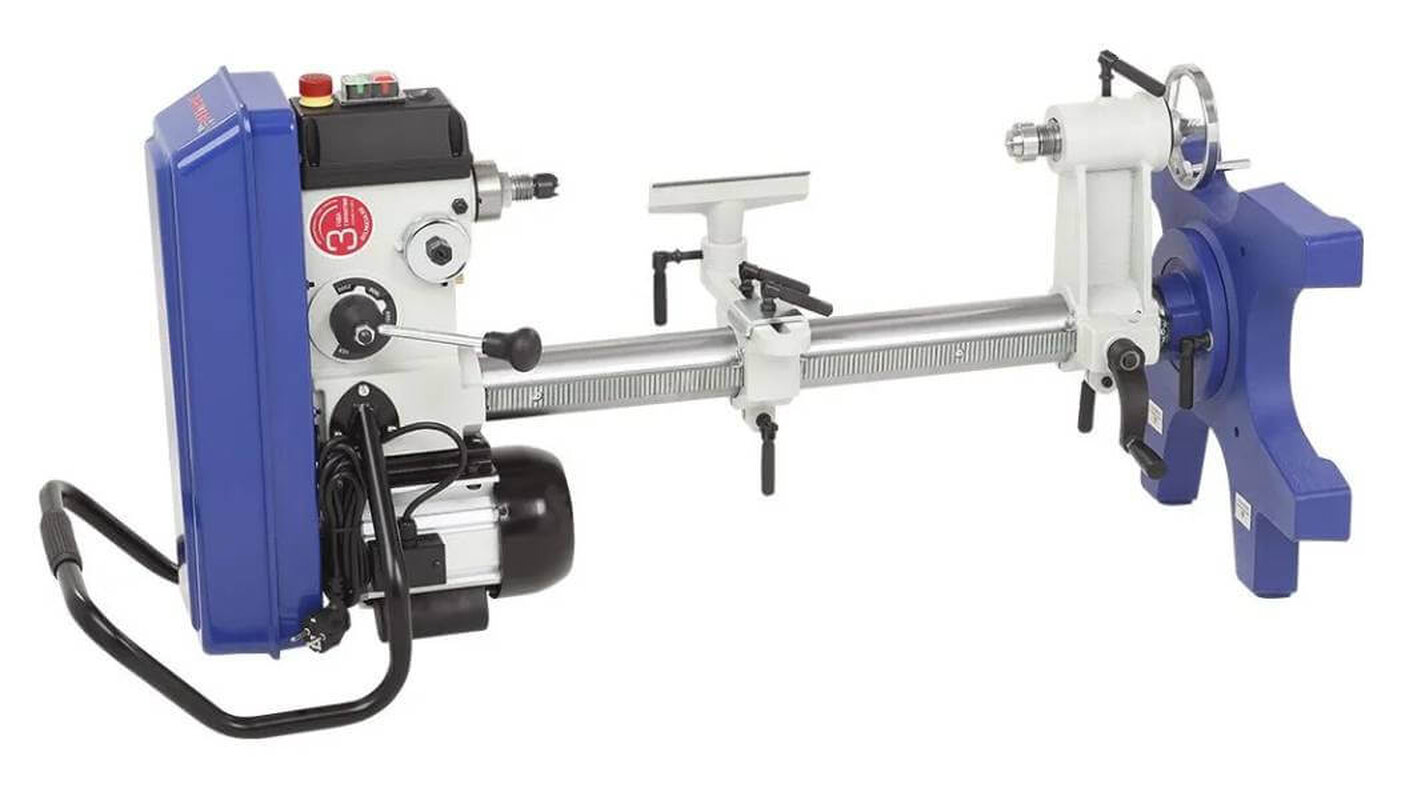

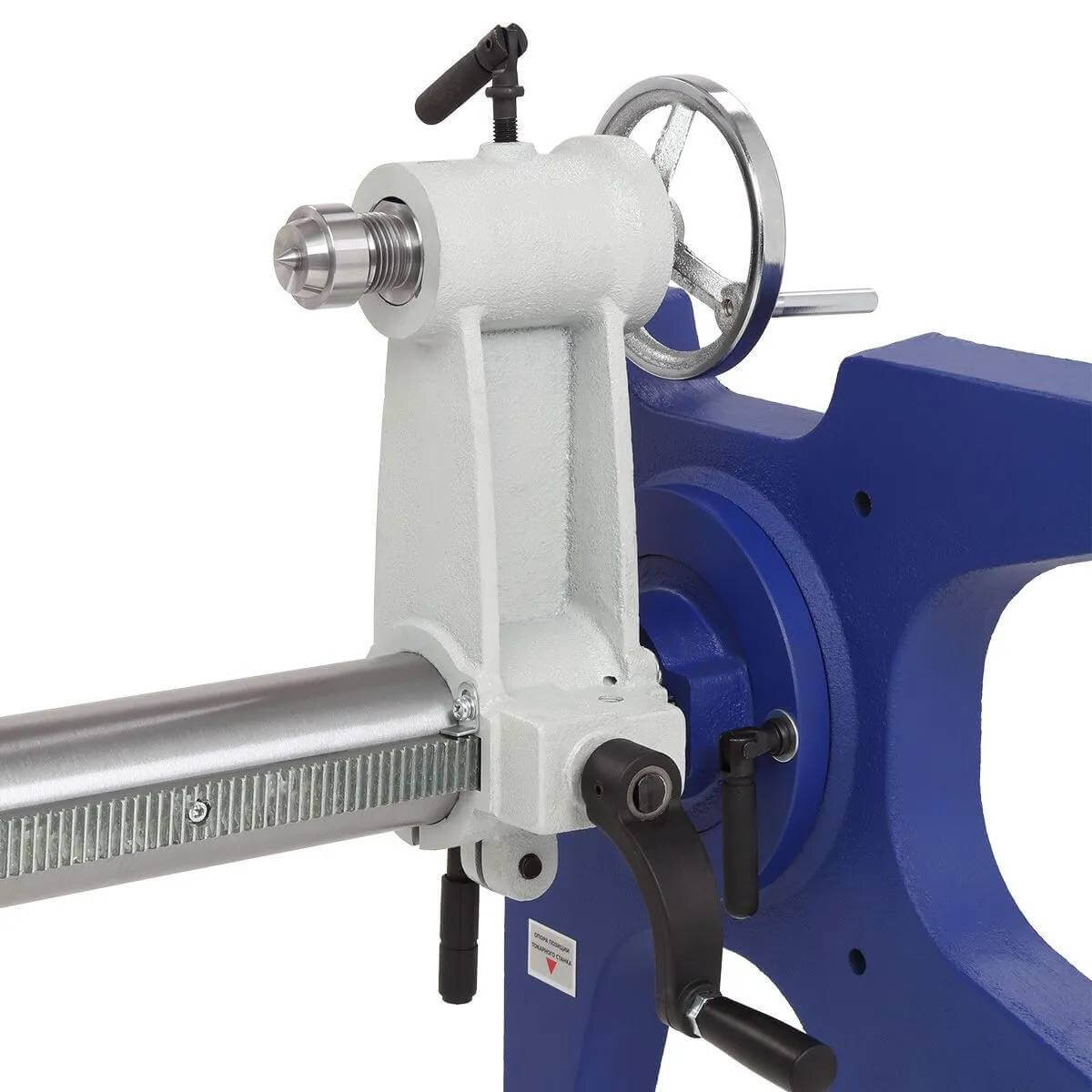

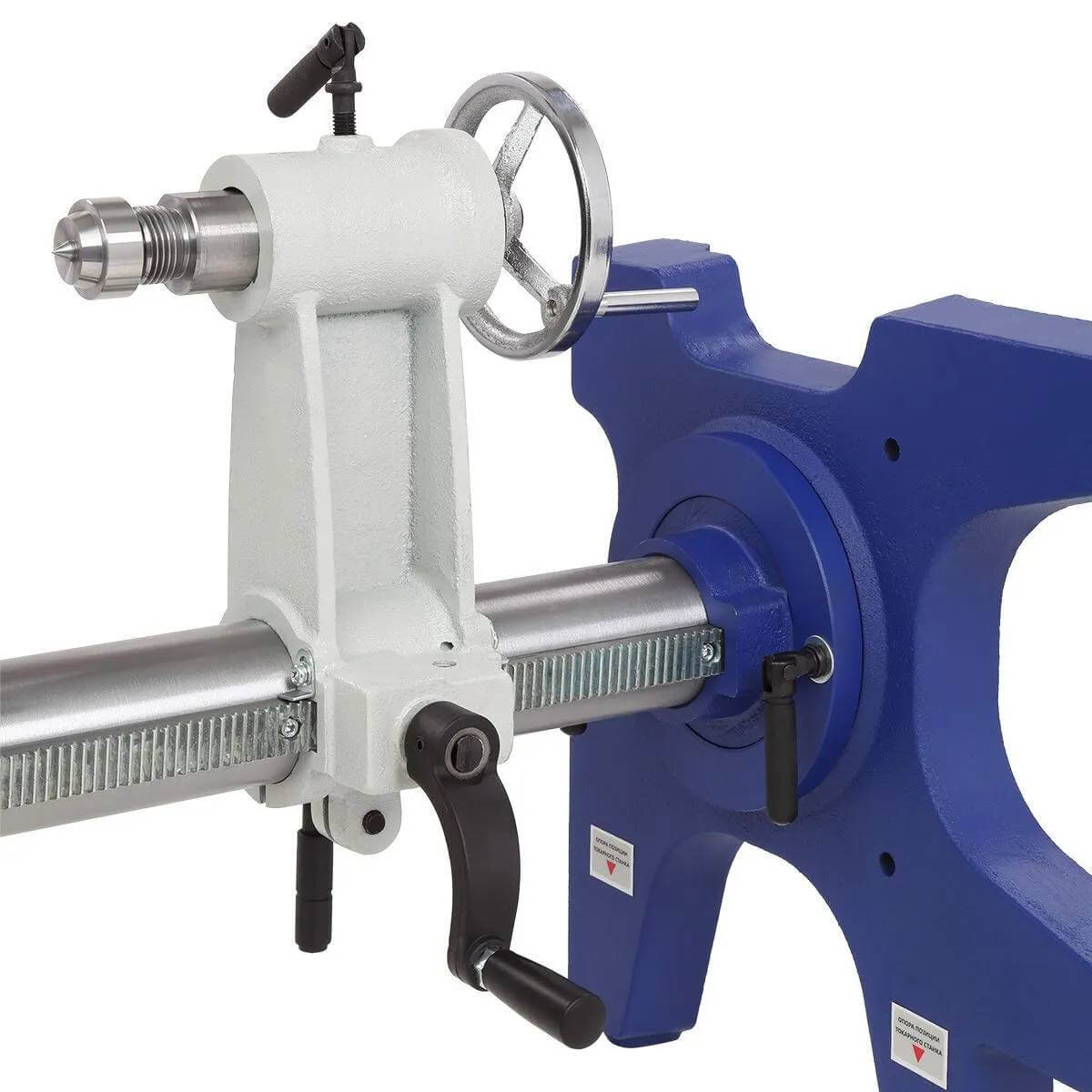

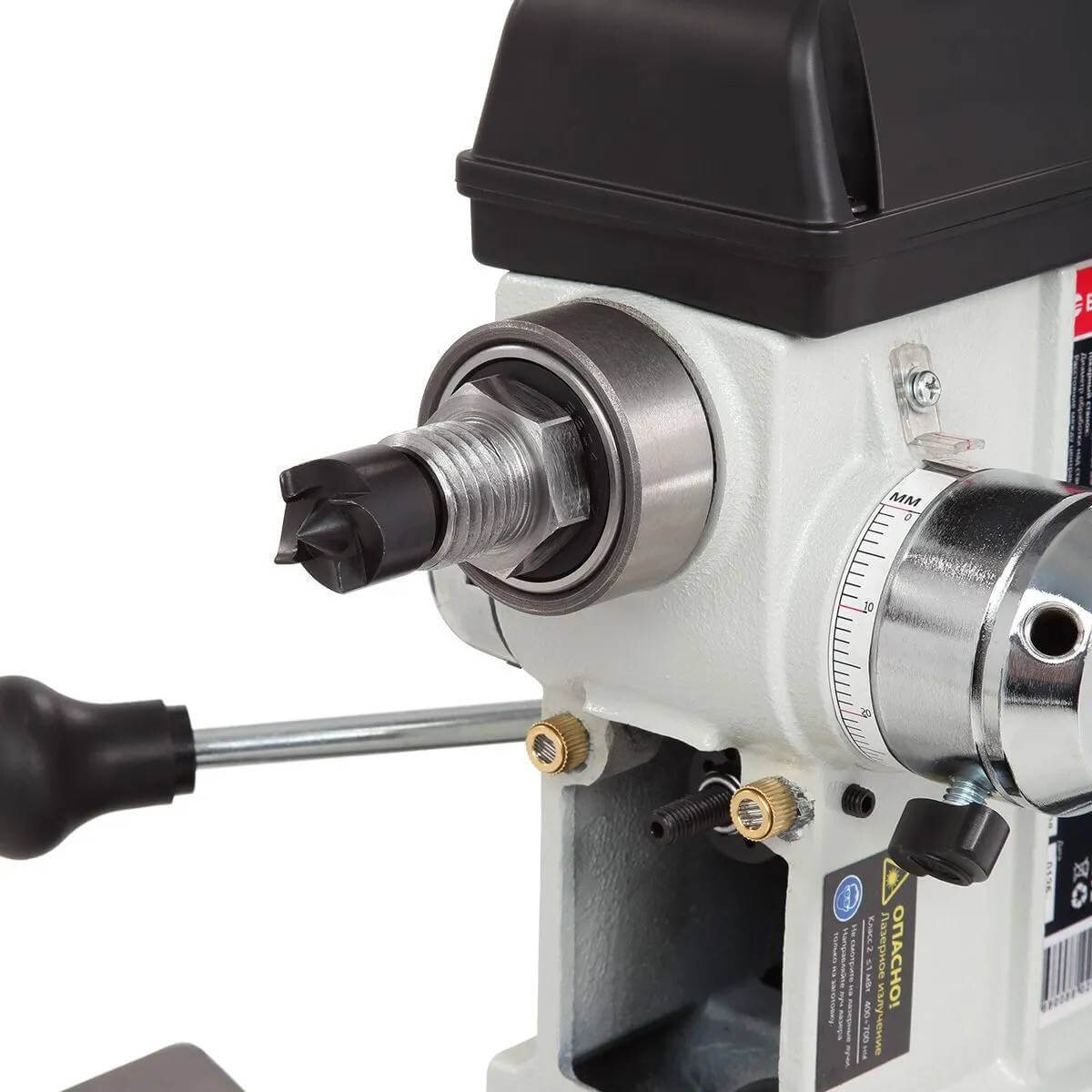

- Токарный узел. Станок располагается горизонтально, превращаясь в классический токарный станок по дереву. В шпинделе передней бабки с конусом КМ2 устанавливается поводковый патрон либо фланец с закрепленной заготовкой. В пиноль задней бабки с таким же конусом КМ2 и ходом 40 мм — вращающийся центр. На этом станке можно точить заготовку длиной до 430 мм, диаметром до 280 мм, а при работе с подручником - диаметром до 180 мм, при длине обработки за проход до 150 мм.

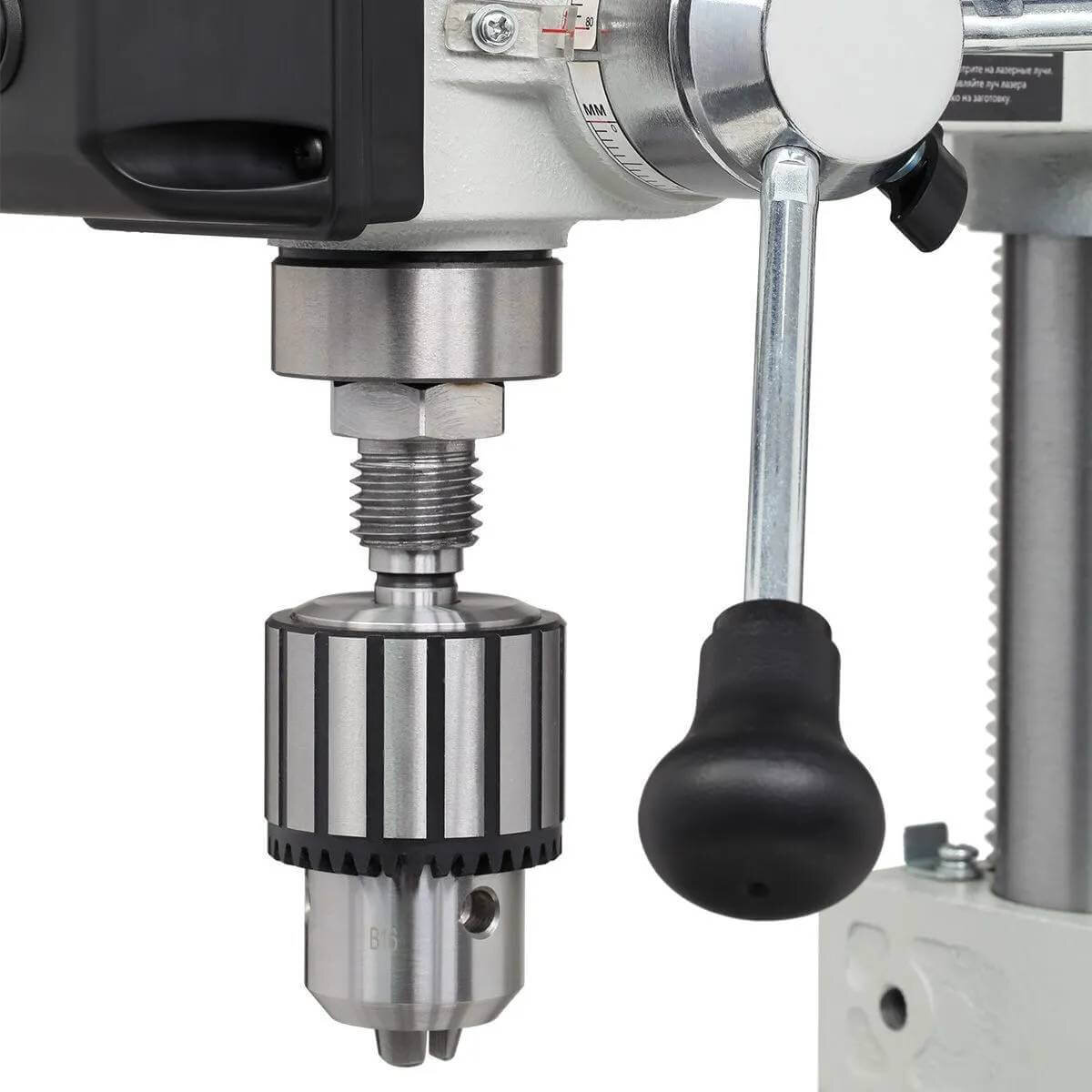

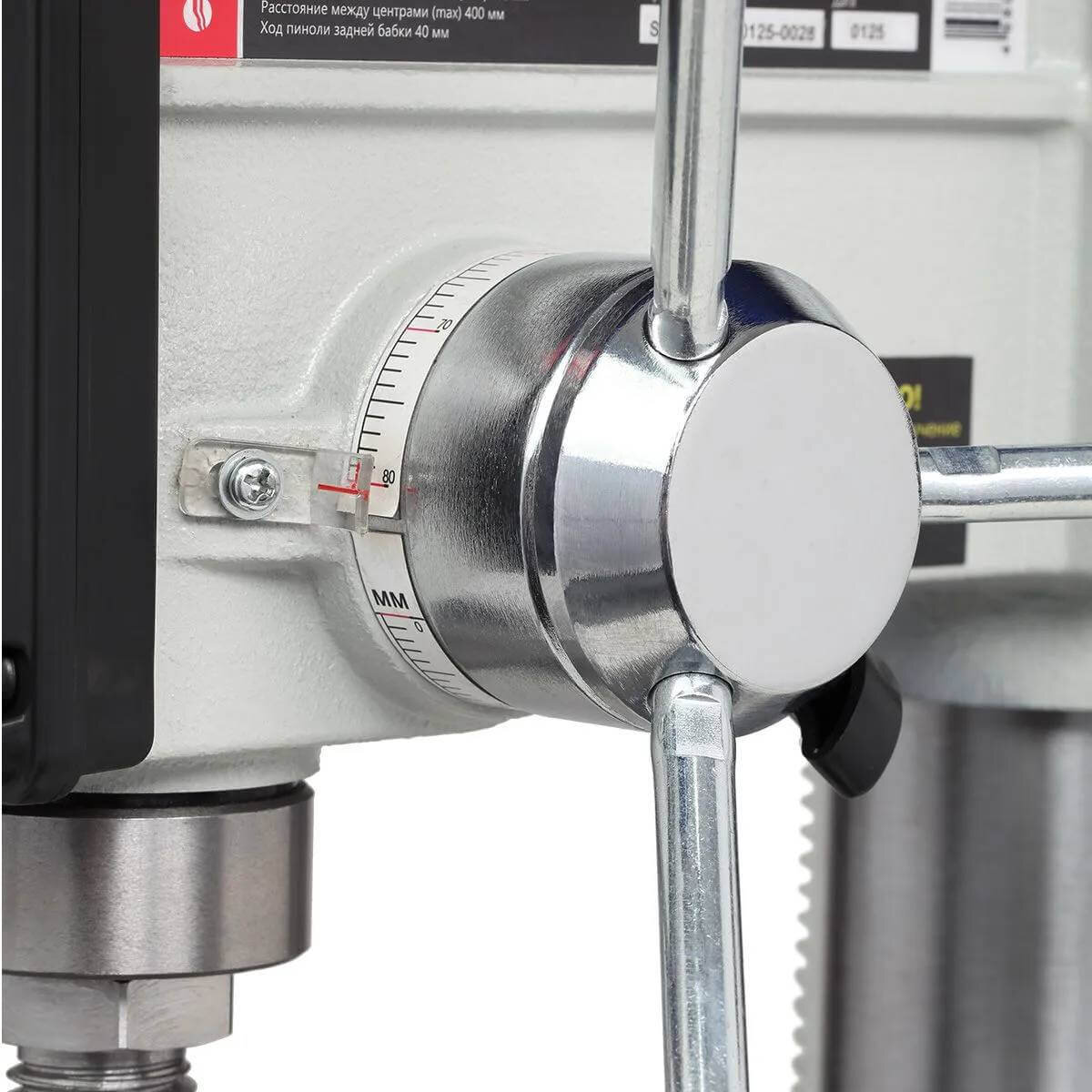

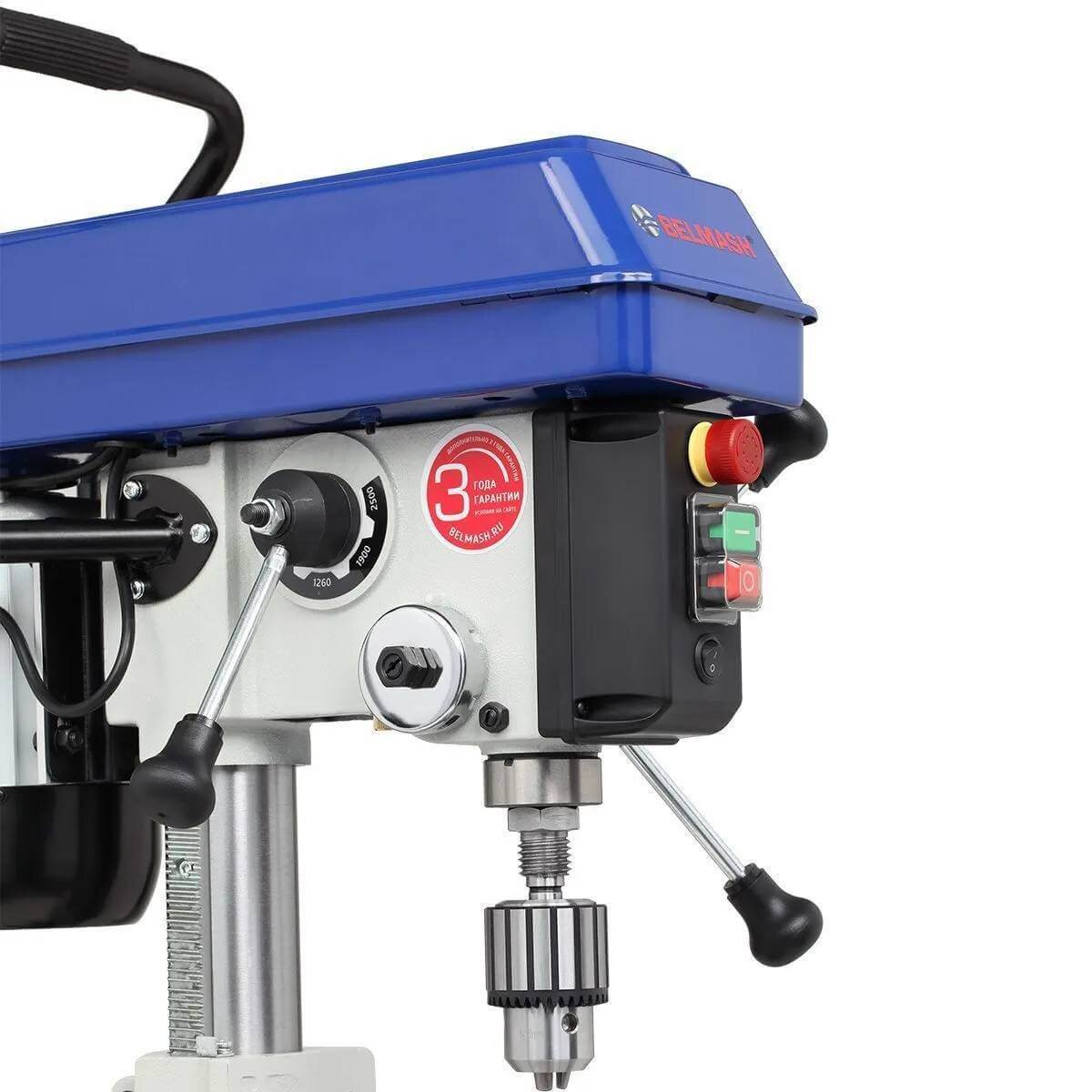

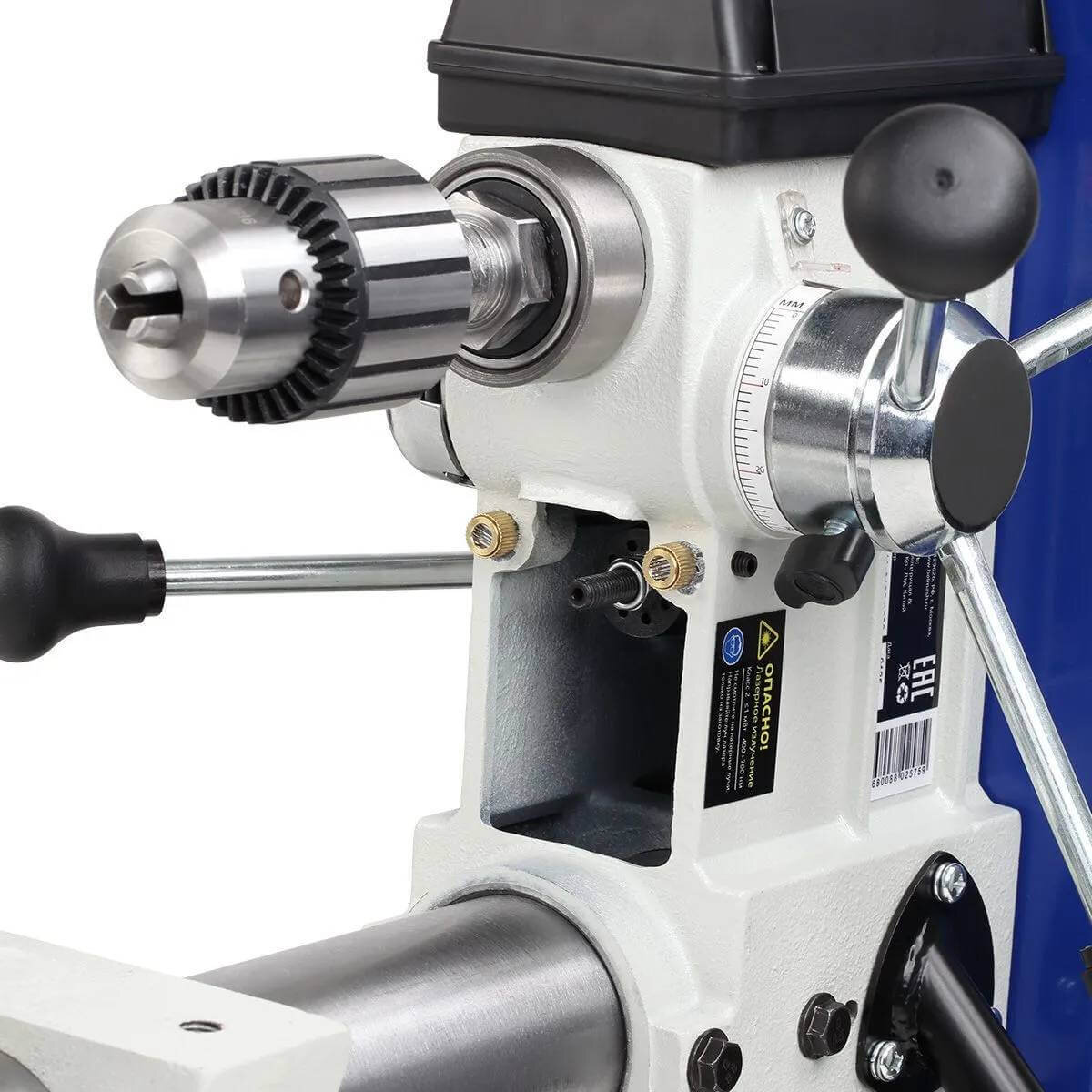

- Сверлильный узел. Шпиндель с патроном имеет рабочий ход 80 мм, что позволяет сверлить глубокие отверстия. Точную глубину контролирует шкала с указателем и ограничитель, обеспечивая идентичность глухих отверстий. Ключевой трехкулачковый патрон с посадкой В16 надежно фиксирует свёрла с хвостовиком от 1 до 16 мм.

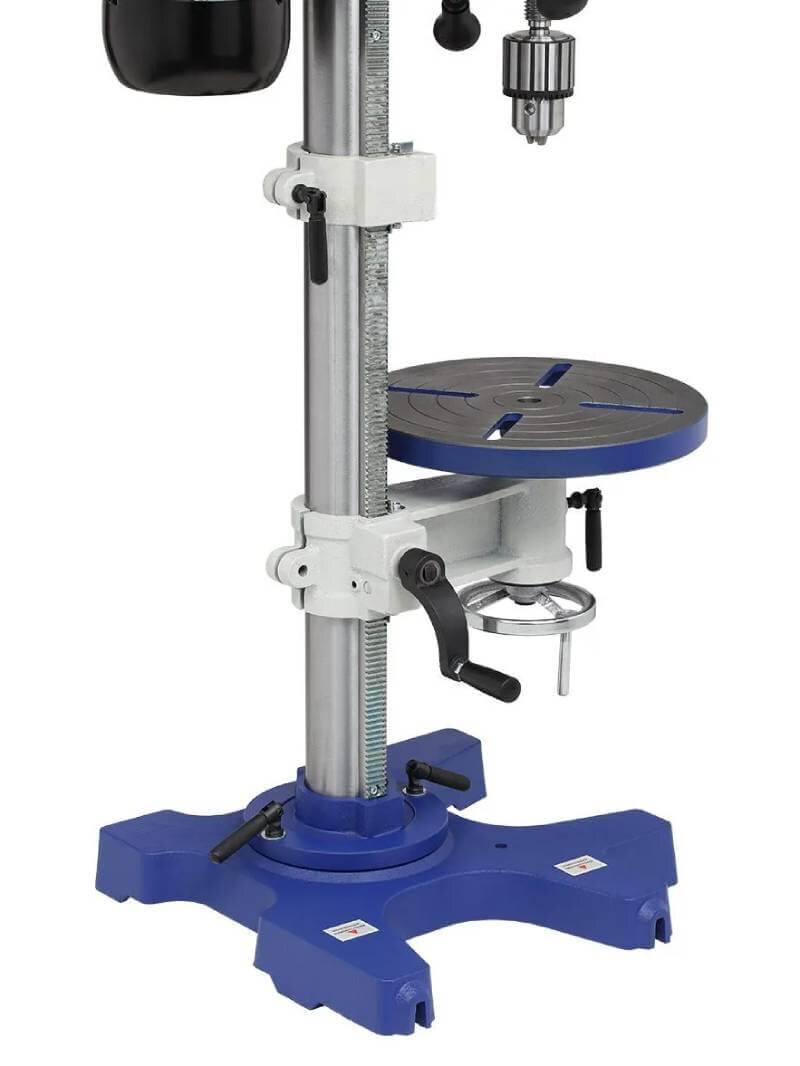

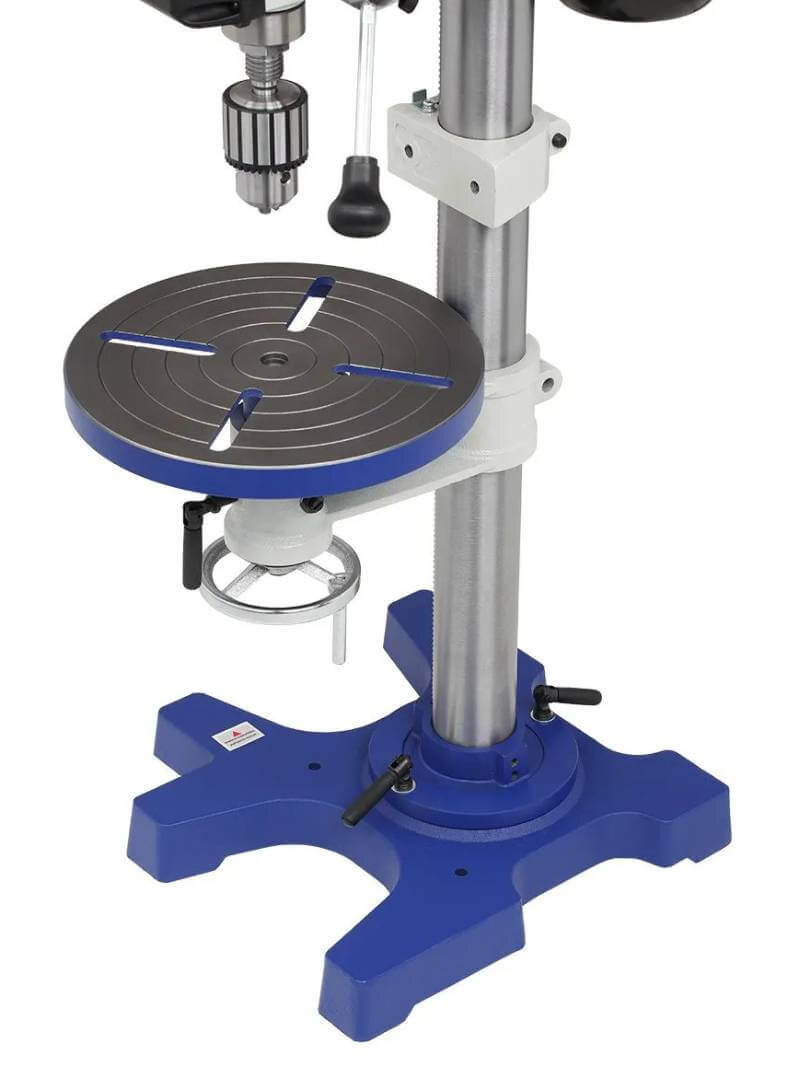

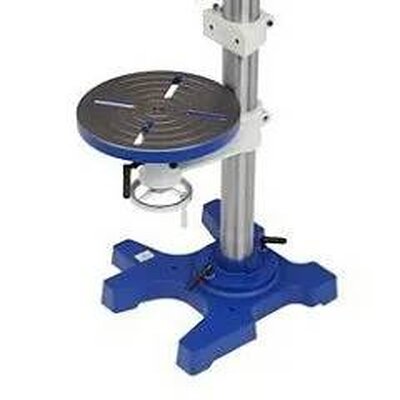

- Заготовка располагается на рабочем столе и зажимается подручником, повернутым рабочей гранью параллельно поверхности стола. Расстояние от реечной колонны до оси сверла 150 мм — это максимальное расстояние от кромки заготовки на котором возможно сделать 2 и более отверстий параллельно заданной кромке. Для точной разметки под сверление в станке предусмотрен лазерный указатель.
- Система привода и регулировки. В основе — асинхронный двигатель 550 Вт с режимом работы S1. Он может работать продолжительное время с постоянной нагрузкой и установившейся рабочей температурой.

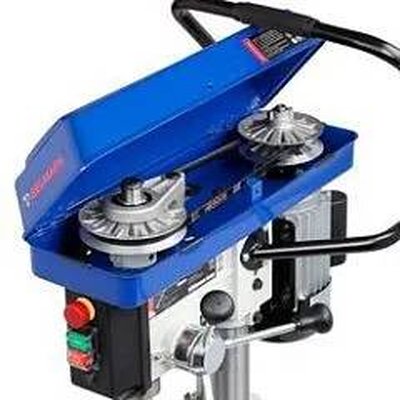

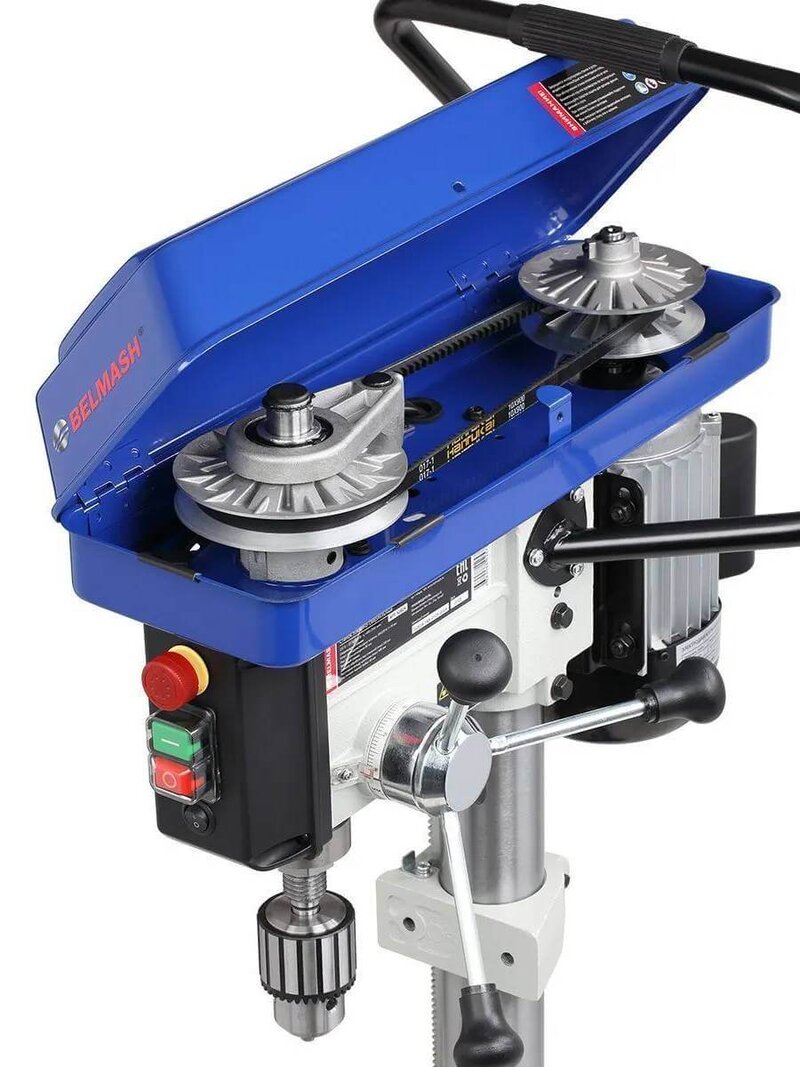

Ременной вариатор обеспечивает плавное изменение скорости шпинделя в диапазоне от 450 до 2500 об./мин. и дает возможность подобрать режим обработки для различных материалов. Регулировка скорости осуществляется специальной ручкой.
- Жесткость и виброустойчивость заложены в основе станка. Все ключевые узлы — бабки, подручник, стол и основание — отлиты из чугуна для эффективного гашения вибраций. Жесткость колонны обеспечивает диаметр 65 мм и толщина стенки 6 мм. Для полной стабильности в основании предусмотрены монтажные отверстия для крепления к верстаку.
Соответствует требованиям технических регламентов
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
- ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники»
На этом станке вы сможете:
- точить деревянные заготовки, создавая ножки для мебели, балясины, декоративные вазы, чаши и другие точёные изделия
- сверлить точные глухие и сквозные отверстия, нарезать резьбу
- выполнять полный цикл токарных работ: обточку цилиндрических, конических и фасонных поверхностей, торцевание, отрезку, прорезание канавок и обработка плоских поверхностей на планшайбе.
Особенности
- Станок легко перенастроить из токарного станка в сверлильный, экономя место и бюджет
- Массивная литая чугунная конструкция и усиленная колонна гарантируют виброустойчивость и жёсткость
- Асинхронный двигатель 550 Вт с режимом S1 работает длительное время без перерывов
- Вариатор позволяет точно выставить скорость от 450 до 2500 об/мин под разные задачи
Конструкция
- Токарный узел. Станок располагается горизонтально, превращаясь в классический токарный станок по дереву. В шпинделе передней бабки с конусом КМ2 устанавливается поводковый патрон либо фланец с закрепленной заготовкой. В пиноль задней бабки с таким же конусом КМ2 и ходом 40 мм — вращающийся центр. На этом станке можно точить заготовку длиной до 430 мм, диаметром до 280 мм, а при работе с подручником - диаметром до 180 мм, при длине обработки за проход до 150 мм.
- Сверлильный узел. Шпиндель с патроном имеет рабочий ход 80 мм, что позволяет сверлить глубокие отверстия. Точную глубину контролирует шкала с указателем и ограничитель, обеспечивая идентичность глухих отверстий. Ключевой трехкулачковый патрон с посадкой В16 надежно фиксирует свёрла с хвостовиком от 1 до 16 мм.
- Заготовка располагается на рабочем столе и зажимается подручником, повернутым рабочей гранью параллельно поверхности стола. Расстояние от реечной колонны до оси сверла 150 мм — это максимальное расстояние от кромки заготовки на котором возможно сделать 2 и более отверстий параллельно заданной кромке. Для точной разметки под сверление в станке предусмотрен лазерный указатель.
- Система привода и регулировки. В основе — асинхронный двигатель 550 Вт с режимом работы S1. Он может работать продолжительное время с постоянной нагрузкой и установившейся рабочей температурой.
Ременной вариатор обеспечивает плавное изменение скорости шпинделя в диапазоне от 450 до 2500 об./мин. и дает возможность подобрать режим обработки для различных материалов. Регулировка скорости осуществляется специальной ручкой.
- Жесткость и виброустойчивость заложены в основе станка. Все ключевые узлы — бабки, подручник, стол и основание — отлиты из чугуна для эффективного гашения вибраций. Жесткость колонны обеспечивает диаметр 65 мм и толщина стенки 6 мм. Для полной стабильности в основании предусмотрены монтажные отверстия для крепления к верстаку.
Соответствует требованиям технических регламентов
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
- ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники»
1.) Производитель может без уведомления дилера менять комплектацию, технические, визуальные параметры товара и место его производства. 2.) Продавец снимает с себя ответственность за полную совместимость в случаях самостоятельного подбора клиентом запасных частей для изделия.
