Станок радиально-сверлильный БЕЛМАШ RDP430-16F (S121A)
Артикул товара:
S121A
Сертификат дилера
![Сертификат дилера БЕЛМАШ]()
46 542
i
Сертификат дилера
Характеристики
Мощность, кВт : 0.6
Напряжение, В : 220
Частота вращения шпинделя, об/мин : 500/890/1400/1900/2500
Конус шпинделя : КМ2
Ход пиноли шпинделя, мм : 80
Макс. диаметр сверления, мм : 16
Расстояние шпиндель-стойка : 145-430
Расстояние шпиндель-стол : 740
Сертификат дилера
![Сертификат дилера БЕЛМАШ]()
Все товары бренда
Артикул товара:
S121A
Получите индивидуальное коммерческое предложение
Характеристики
Характеристики товара
Мощность, кВт
0.6
Напряжение, В
220
Частота вращения шпинделя, об/мин
500/890/1400/1900/2500
Конус шпинделя
КМ2
Ход пиноли шпинделя, мм
80
Макс. диаметр сверления, мм
16
Расстояние шпиндель-стойка
145-430
Расстояние шпиндель-стол
740
Размер стола, мм
300х300
Размер основания, мм
450х270
Габариты (ДхШхВ)
1070*1070*1630
Масса, кг
55
Усиленные рукоятки
Механизм подачи сверлильного патрона оборудован усиленными эргономичными рукоятками.

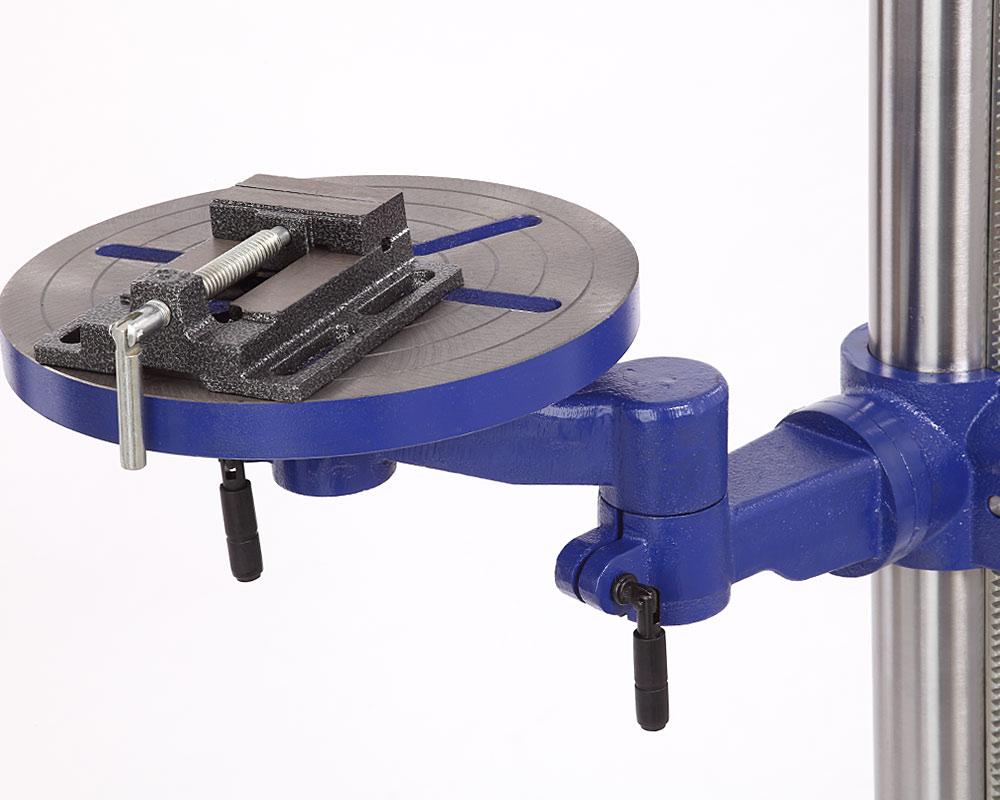

Тиски
Тиски поставляются в комплекте со сверлильным станком.
Чугун
Рабочий стол, основание станка и корпус сверлильной головки выполнены из чугуна.

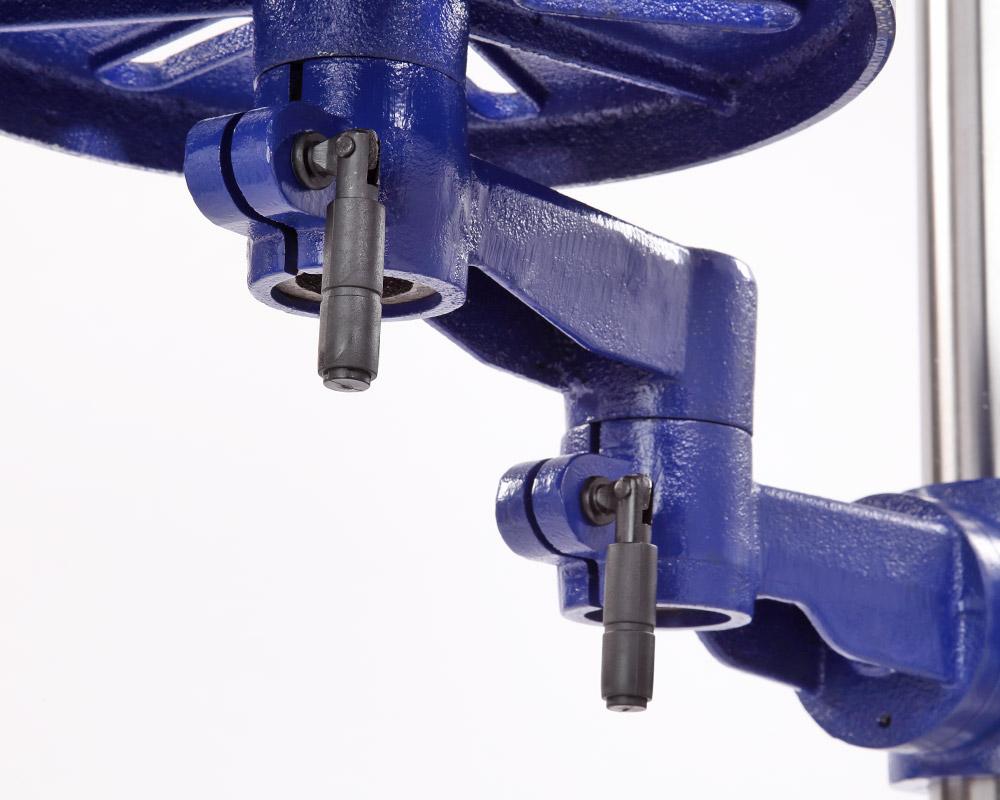

Регулировки положения рабочего стола
Стол круглый с шестью пазами, его можно регулировать в 2-х плоскостях: вокруг колонны и относительно горизонтальной оси. Регулировка угла рабочего стола от -45 до +45 градусов.
Регулировка положения сверлильной головки
Так как данная модель является радиальной, то возможна регулировка положения сверлильной головы по высоте, относительно колонны, по горизонту и по окружности (вращается вокруг своей оси.

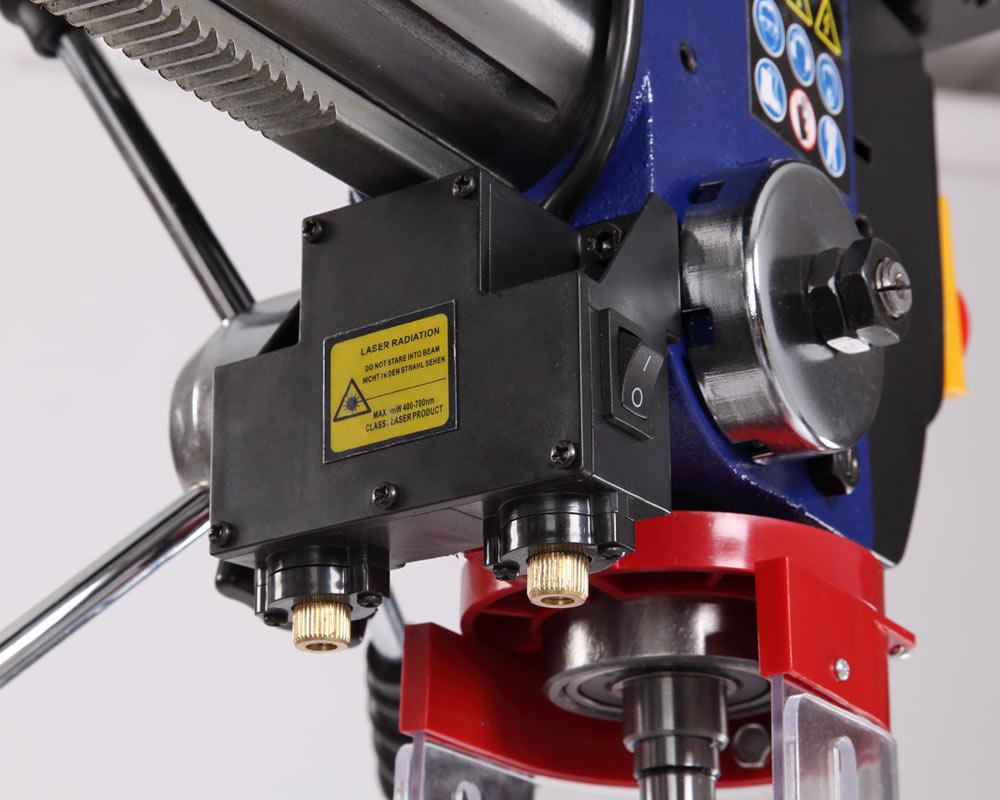

Точность сверления
Благодаря тому, что станок оборудован лазерным указателем, сверление осуществляется в точно заданной точке заготовки.
Комплектация
Сверлильная головка в сборе, 1 шт.
Колонна с рейкой и фланцем в сборе, 1 шт.
Стол рабочий, 1 шт.
Кронштейн стола 1, 1 шт.
Кронштейн стола 2, 1 шт.
Опора станка, 1 шт.
Рукоятка-фиксатор, 4 шт.
Ручка подъема/опускания рабочего стола, 1 шт.
Патрон быстрозажимной, 1 шт.
Экран защитный, 1 шт.
Колодка, 1 шт.
Выколотка (расклиниватель), 1 шт.
Тиски, 1 шт.
Ключ шестигранный, 3 шт.
Комплект крепежа, 1 шт.
Руководство по эксплуатации, 1 шт.
Упаковка, 1 шт.
Описание
Станок БЕЛМАШ RDP430-16F (S121A) предназначен для обработки различных материалов вращающимся режущим или шлифующим инструментом, с целью получения сквозных или глухих отверстий, растачивания, зенкерования.
- Модель RDP430-16F является радиальной, то есть, возможна регулировка положения сверлильной головы по высоте, относительно колонны, по горизонту и по окружности (вращается вокруг своей оси) Стол, опора и корпус сверлильной головки выполнены из чугуна, что придает станку серьезный вес 55 килограмм. Двигатель асинхронный, мощностью 600 Вт.
- Самый высокий станок в линейке сверлильного оборудования BELMASH – 1630 мм, подходит для обработки заготовок большой толщины. Максимальное расстояние между шпинделем и столом – 740 мм.
- Имеется пять ступеней скорости вращения шпинделя, что необходимо при выполнении различных операций и типах материала. Переключение производится за счет переброски ремня. Для этого необходимо открыть крышку ременного отсека, ослабить барашек крепления двигателя, тем самым получив возможность смещения шкива, перекинуть ремень и проделать операцию в обратной последовательности.
- Заготовку можно крепить как к рабочему столу, так и к основанию, все зависит от ее размера. В комплекте предусмотрены тиски. Для их крепления есть шесть пазов на рабочем столе и два на основании. Шкала, расположенная на рукоятке регулировки глубины сверления, показывает ход пиноли шпинделя, с ее помощью можно настраивать ход пиноли, для этого необходимо провернуть шкалу, стрелка на корпусе будет показывать значение, на которое будет возможно погружение сверла, затем затянуть барашек. Наконечники тройной рукояти удобной формы, что способствует плавной подаче сверла к заготовке. максимальный ход пиноли шпинделя 80 мм. На станке предусмотрен лазерный указатель, который позволяет точно определить точку входа режущего инструмента в заготовку.
- Патрон быстрозажимной с максимальным диаметром зажимаемого хвостовика инструмента 16 мм. Диаметр стойки (колонны) 73 мм, имеется зубчатая рейка, поднятие/опускание стола настраивается с помощью рукоятки.

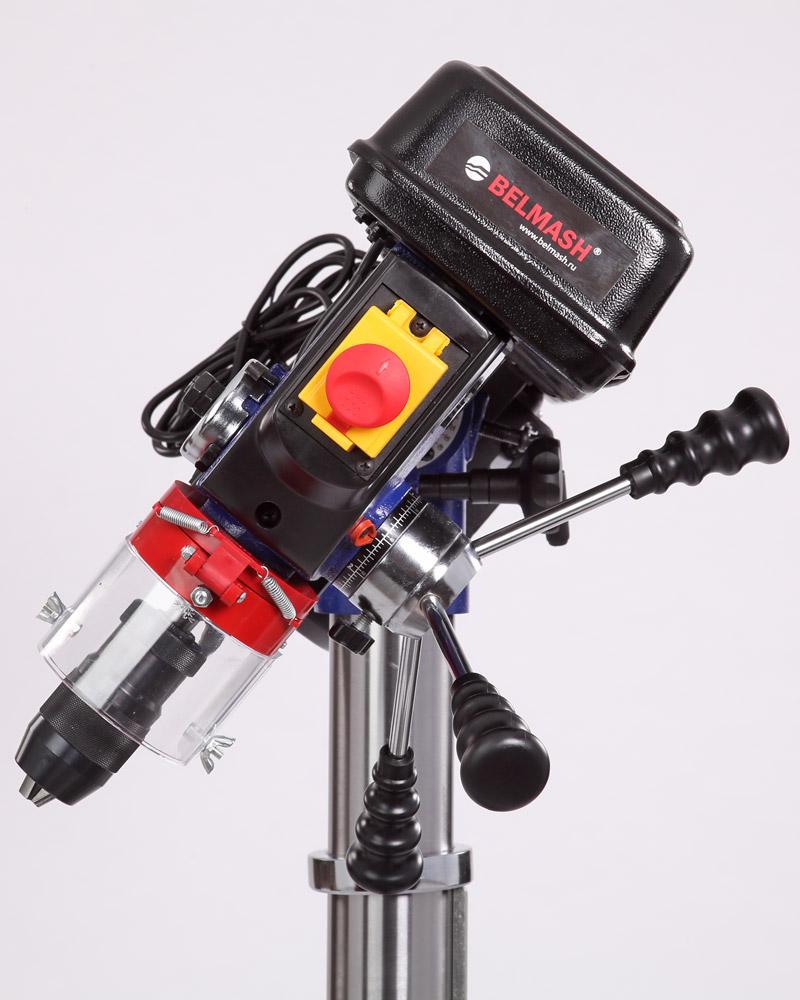

- Управление станком осуществляется тремя кнопками – выключатель лазера - указателя, «пуск» и «остановка», выключатель снабжен крышкой.

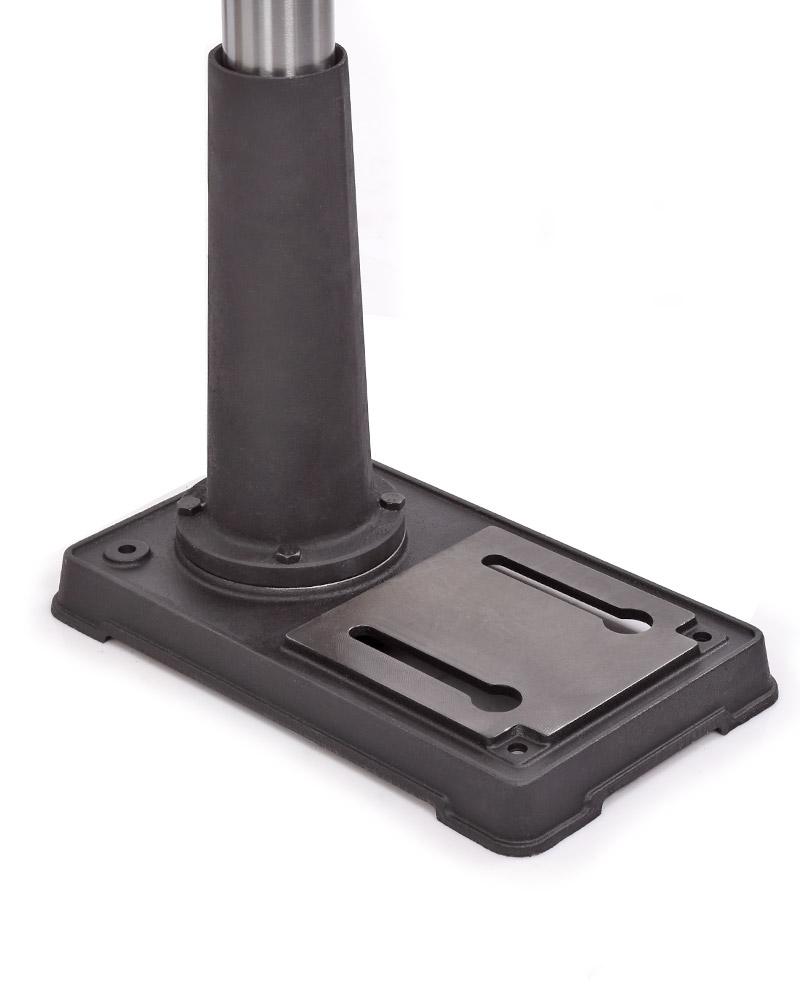

- В опоре имеется два отверстия для крепления к верстаку, что дает дополнительную устойчивость и безопасность.
1.) Производитель может без уведомления дилера менять комплектацию, технические, визуальные параметры товара и место его производства. 2.) Продавец снимает с себя ответственность за полную совместимость в случаях самостоятельного подбора клиентом запасных частей для изделия.
